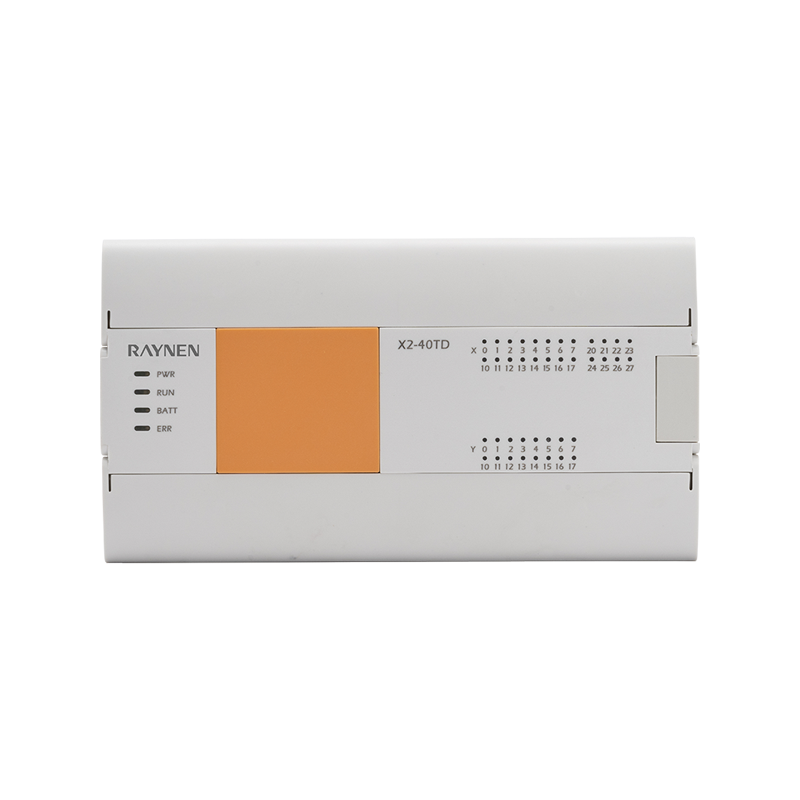

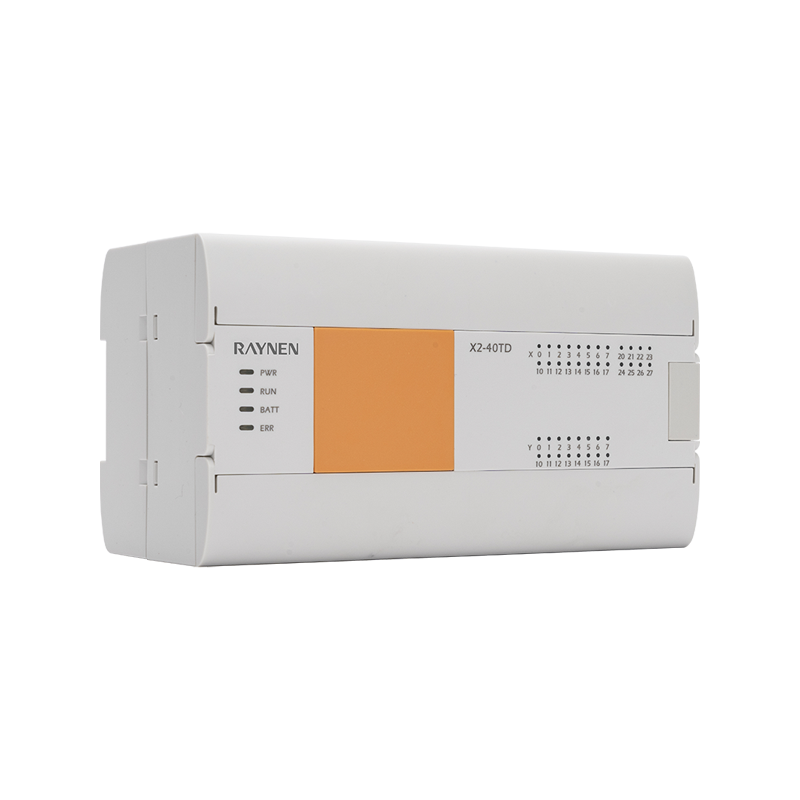

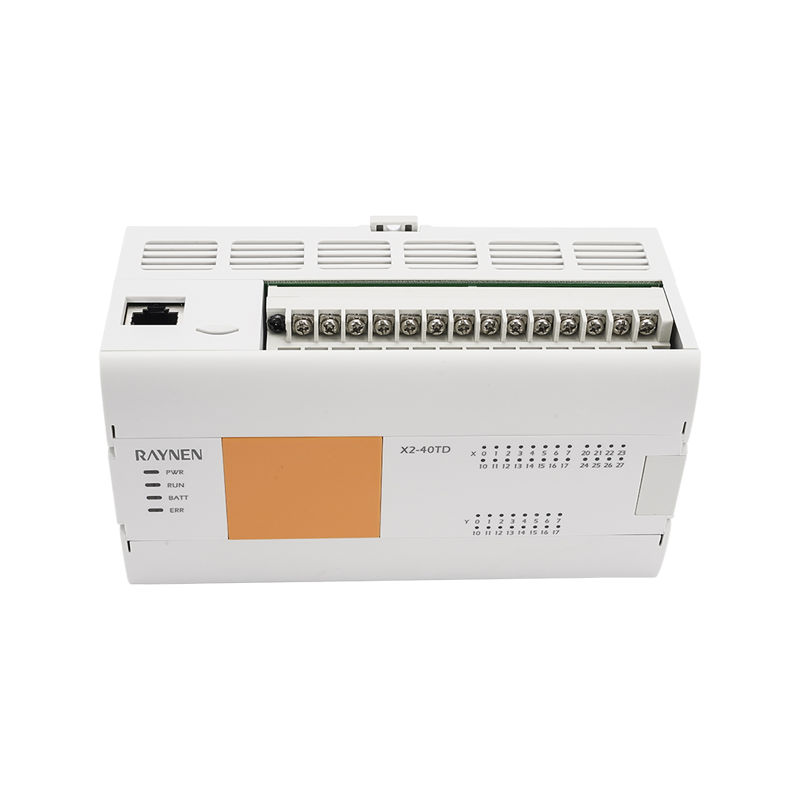

Productoverzicht
| | • Met lineaire interpolatie, tweeassige snelle pulsuitgang, hoge snelheid tellen en andere bewegingsbesturingsfuncties • Realtime klok, gegevens over stroomuitval worden permanent opgeslagen • Het ondersteunt een BD-uitbreidingskaart en kan tot 7 modules worden uitgebreid |

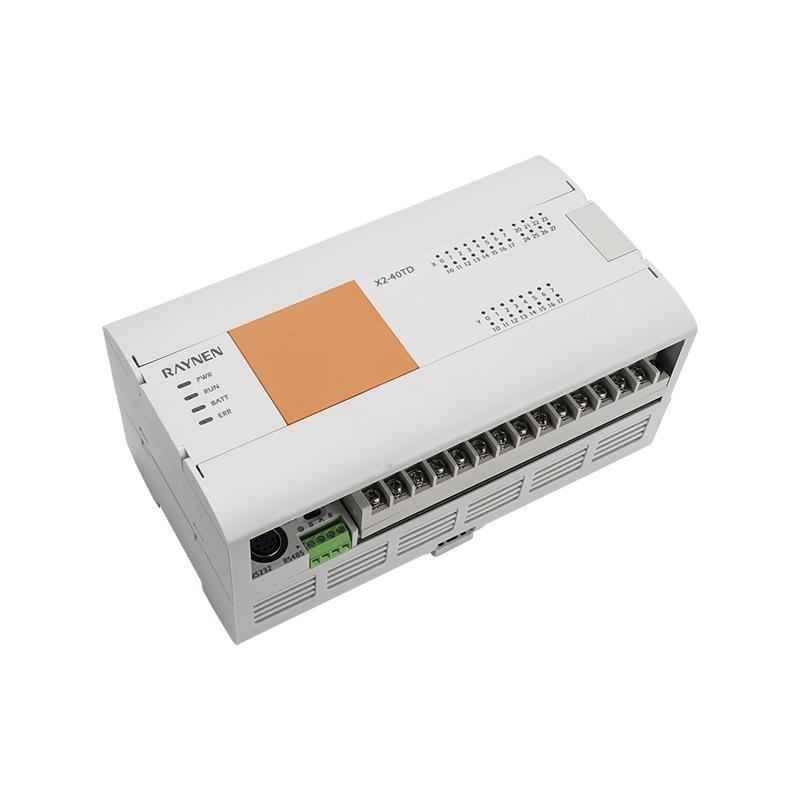

Voordeel
| | | | |
| Interface | Invoer/uitvoer | Uitbreidingskaart | BD-bord |
| Geïntegreerde netwerkpoort RS232/485 | 2-kanaals hogesnelheidsteller 2-assige 60K hogesnelheidspuls | Uitgebreid Max. 7 modules | Ondersteuning van 1 BD-bord |
Modelnomenclatuur

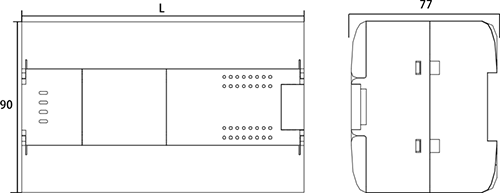

Productgrootte (eenheid: mm)
 |
|
Parameter
| EENrtikel | Stroomspecificaties | |||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | |
| Vermogensspanning | 10W | 12W | 12W | 14W |
| Spanningsbereik | DC24V | |||
| Houd rekening met een onmiddellijke stroomuitvaltijd | Gelijkstroom 20,4~28,8V | |||
| Zekering | Bij tijdelijke stroomuitval van minder dan 5 ms gaat de werking door | |||
| Impulsstroom | 60V 2EEN | |||
| DC24V gegeven stroom | 12 EEN, 0,5 ms lager/28,8 V DC | |||
| DC5V ingebouwde voeding | 300mEEN hieronder | |||
| EENrtikel | Stroomspecificaties | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Voer nummer in | 14 | 16 | 24 | 36 | |
| Hogesnelheidsteller | Eenfasig 200 KHz [3 stuks], AB-fase 100 KHz [3 stuks] | ||||
| Invoertype | Sink-type/brontype | ||||
| Ingangssignaal spanning | Type gelijkstroombron: DC20,4V~28,8V | ||||
| Ingangsimpedantie | X0-X5 | 3,3K | |||
| X6-X7 | 5,6K | 3,3K | |||
| X10 hierboven | - | 5,6K | |||
| Op ingangsinductiestroom | X0-X5 | 5mA hierboven | |||
| X6-X7 | 4mA | 5mA hierboven | |||
| X10 hierboven | - | 4mA hierboven | |||
| UIT Ingangsinductiestroom | 1mA hieronder | ||||
| Reactietijd invoeren | <4,5 ms | ||||
| Ingangssignaalvorm | Geen spanningscontactingang | ||||
| Sink-ingang: NPN open-collector-transistor | |||||
| Broningang: PNP open-collector-transistor | |||||
| Isolatie van de ingangslus | Isolatie van optocoupler | ||||
| Weergave van invoeracties | De LED op het paneel licht op wanneer de optocoupler wordt aangestuurd | ||||
| EENrtikel | Stroomspecificaties | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Uitgangsnummer | 10 | 16 | 16 | 24 | |
| Pulsfrequentie (max.) | Enkelzijdige 2-assige 200K | ||||
| Uitvoertype | Transistor/lekkende uitgang | ||||
| Externe voeding | DC5~30V | ||||
| Maximale belasting | Resistieve belasting | 0,5A/weg | |||
| Inductieve belasting | 12W/DC24V | ||||
| Lampbelasting | 5W/DC24V | ||||
| Middelmatige belasting | 5mA (DC5~24V) | ||||
| Reactietijd | UIT → AAN | Hoge snelheid: 5μs onder/10mA boven (DC5 ~24V) | |||
| Algemeen: 0,2 ms onder/200 mA boven (DC24V) | |||||
| AAN → UIT | Hoge snelheid: 5μs onder/10mA boven (DC5 ~24V) | ||||
| Algemeen: 0,2 ms onder/200 mA boven (DC24V) | |||||
| Isolatie van de lus | Isolatie van optocoupler | ||||
| Weergave van uitvoeracties | De LED op het paneel licht op wanneer de optocoupler wordt aangestuurd | ||||
Bronnen voor softwarecomponenten
| EENrtikel | Prestaties | |
| Ingangsrelais X | 256 punten | X0~X377 |
| Uitgangsrelais Y | 256 punten | Y0~Y377 |
| Hulprelais M | 7680 punten | M0~Latch start (Stel het non-hold gebied in dat de stroom uitschakelt) |
| Vergrendelend begin~vergrendelend einde (Stel het vasthoudgebied in, Max. M1023) | ||
| Vergrendelend uiteinde ~M7679 (Vast vasthoudgebied) | ||
| Speciaal hulprelais SM | 512 punten | SM8000~SM8511 |
| Statusrelais S | 4096 punten | S0~S4095 |
| timer T | 200 punt | T0~T199 (100ms tijdbasis) |
| T192~T199 (subroutinespecialisatie) | ||
| 46 punt | T200~T245(10ms tijdbasis) | |
| 4 punt | T246~T249(1ms cumulatief type) | |
| 6 punt | T250~T255(100ms cumulatief type) | |
| 256 punten | T256~T511(1ms tijdbasis) | |
| Teller 16 bits | 200 punt | C0~C199 |
| Teller 32 bits | 56 punt | C200~C234 |
| Hogesnelheidsteller | - | C235~C255 |
| Gegevensregister D | 8000 punten | D0~D7999 |
| Speciaal dataregister SD | 512 punten | SD8000~SD8511 |
| Indexregister | 16 punt | V0~V7, Z0~Z7 |
| Uitbreidingsregister | 32768 punten | R0~R32767 |
| Aanwijzer | 4096 punten | P0~P4095 |
| Onderbroken | 6 punt | I00*~I50* Ingangsonderbreking |
| 3 punt | I6**~I8** Timingonderbreking | |
| 6 punt | I010~I060 Hogesnelheidstelleronderbreking | |
| Hoofdbesturing met nesten | 8 punt | N0~N7 |
| constante K | - | 16-bits bereik: -32768~ 32767, 32-bits bereik: -2147483648~ 2147483647 |
| constante H | - | 16-bits bereik: 0~FFFF, 32-bits bereik: 0~FFFFFFFF |
| Reëel getal(E) | - | -3,40×10-38~ -1,17×10-38, 1,17x10-38~3,40×1038 |
| Tekenreeks | - | De maximale lengte van een teken met een halve hoek omlijst door " " is 32 tekens |
Hogesnelheidsteller
| Invoer Distributie | Enkelfasige enkele teller | AB Faseteller | AB Faseteller | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X5 | | | | | U/D | | | S | | | U | | | | | A |
| X6 | | | | | | U/D | | | | | D | | | | | B |
