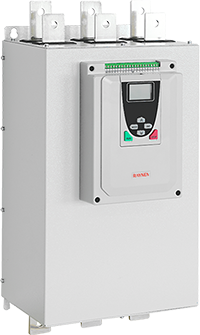

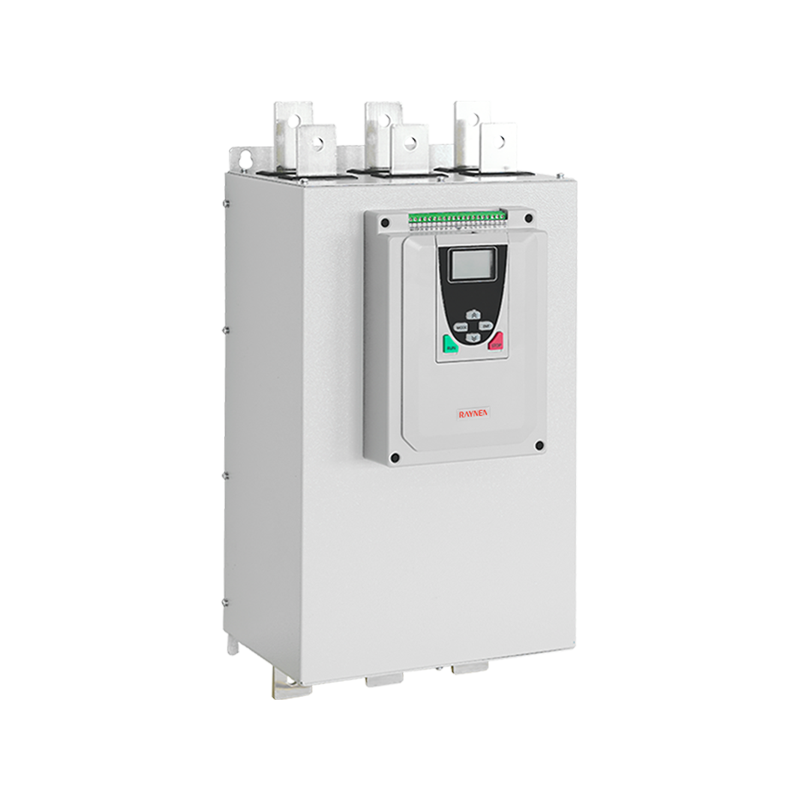

Productoverzicht
Specificaties
 | Parametrisch | |
| Model | RSE-T3-250-E ~ RSE-T3-320-E | |
| Type overbrugging | Extern bypass-type | |
| Spanning | 380V | |
| Adaptief motorvermogen (kW) | 250/280/320 | |
| Nominale uitgangsstroom (A) | 500/560/640 | |
| Afmetingen (mm) | 604*292*258 | |
| Installatiegrootte (mm) | 503*247 | |
Producteigenschappen
| Uitstekende kwaliteit |  | Afstandsbediening |  |
| • Alle prestatie-indicatoren zijn zorgvuldig ontworpen en uitvoerig getest • Bescherming op alle niveaus • Eenvoudig te installeren en te integreren in het besturingssysteem | • De communicatiefunctie wordt gebruikt voor afstandsbedienings-, bewakings- en aanpassingsfuncties • Via de RS485-standaardinterface kunt u verbinding maken met pc en PLC | ||
| Bypass-schakelaar, verlies verminderen |  | Handig toetsenbord |  |
| • Aan het einde van het starten start de bypass-schakelaar • De warmte in de starter wordt verminderd en het verlies wordt geminimaliseerd • Alle beveiligingsfuncties blijven effectief (oververhitting, overbelasting, onderbelasting, enz.) | • Gebruik het eenvoudige en intuïtieve toetsenbord om de motorgegevens aan te passen • Engels toetsenbord maakt de bediening eenvoudiger | ||
| Ontwerp met laag verlies |  | Handiger |  |
| RDS kan de bedrijfsconditie van de motor op de volgende manieren continu verbeteren: • Er wordt gebruik gemaakt van adaptieve softstartcontroletechnologie om ervoor te zorgen dat de motorsnelheidscurve gelijk is soepel en continu en monotoon stijgend in elke staat, zonder snelheidsbuigpunt • Vermindert mechanische en hydraulische spanningen • Verminder de belasting van het stroomdistributiesysteem (spanningspiek, overstroom) | • RS485、Modbus-communicatie • Bovenbedrading, eenvoudig aan te sluiten | ||
| Toepasselijk vermogen |  | ||
| • Solliciteer voor een breed stroomaanbod van generatoren | |||
Rechte aansluiting vereenvoudigt de bedrading
Bedrading en aansluitingen
Modelnomenclatuur
Selectietabel
| Uitvoering (380V) | Adaptief motorvermogen (kW) | ik uit (A) | Afmetingen H*B*D (mm) | Installatiegrootte (mm) | |
| H1*W1 | Diafragma | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Prestaties en configuratie
| Elektrische kenmerken | |
| Nominale bedrijfsspanning | Driefasig 380V ± 15% |
| Nominale bedrijfsfrequentie | 50Hz of 60Hz (geef dit aan voordat u bestelt) |
| Aantal gecontroleerde fasen | 3 |
| Toepasselijke motor | Driefasige inductiemotor met muiskooi/asynchrone motor |
| Startfrequentie | Afhankelijk van de belasting wordt aanbevolen om onder normale omstandigheden niet vaker dan 10 keer per uur te starten en te stoppen, en bij zware belasting maximaal 6 keer |
| Startmethode | Spanningshelling, stroomhelling, stroomlimiet, inching, stroomlimiet spanningshelling, spanningshelling plotselinge sprong |
| Stop methode | Vrije stop, zachte stop |
| Beschermingsfunctie | Bescherming tegen faseverlies, bescherming tegen overstroom, bescherming tegen overbelasting, bescherming tegen huidige onbalans, bescherming tegen oververhitting, bescherming tegen starttime-outs, enz. |
| Omgevingskenmerken | |
| Bedrijfstemperatuur | -10℃~40℃ (40℃~ 60℃ moet de capaciteit verminderen) |
| Opslagtemperatuur | -25℃~70℃ |
| Relatieve vochtigheid | 95% geen condensatie of druppelen |
| Hoogte | Onder 1000 m (1000 ~ 3000 m moet de capaciteit verminderen) |
| Koelmethode | Natuurlijke luchtkoeling |
| Installatiemethode | Wandmontage |
| Anders | Geen brandbaar, explosief, bijtend gas, geen geleidend stof of metaalpoeder |
| Normen en certificering | |
| Implementatienormen | GB/T14048.6 |
| Certificering | CCC |
| Karakteristieken van het stuurcircuit | |
| Omzeilen -01, 02 | 01, 02 starten en sluiten na voltooiing om de bypass-schakelaar te besturen. (Grafiek) |
| Uitvoer uitvoeren -03, 04, 05 | 03, 04, 05 zijn allemaal programmeerbare relaisuitgangen en de vertragingstijd wordt ingesteld door code f4. De uitvoerfunctie wordt ingesteld door code FE en wordt gesloten wanneer de uitvoer geldig is. |
| Foutuitvoer -06, 07, 08 | 06, 07, 08 zijn programmeerbare storingsrelaisuitgangen. Deze worden gesloten wanneer er een fout optreedt of de stroom is uitgeschakeld, en worden geopend wanneer de stroom is ingeschakeld. |
| Analoge uitgang -09, 10 | 09, 10 kunnen de huidige informatie meten die verandert met de belasting. 400% output 4 ~ 20mA kalibratiewaarde, berekeningsformule: D = 400/16(1x-4). lx is de werkelijke meetwaarde (mA). Motorstroom (%). |
| Onmiddellijke stopinvoer -11 | 11 en een gemeenschappelijke ontkoppeling zullen de motor onmiddellijk stoppen (of andere normale sluitpunten in serie aansluiten). |
| Zachte stop-ingang -12 | 12 en de gemeenschappelijke ontkoppeling zorgen ervoor dat de motor zacht stopt (of vrij stopt) |
| Begin met typen -13 | 13 en gemeenschappelijk sluiten zorgen ervoor dat de motor draait |
| Algemeen -14, 15 | Algemeen terminal for input signal |
| RS485 -16, 17, 18 | RS485-communicatieterminal, sluit meerdere softstarters aan 16 is communicatie, aarding |
| PE -19 | Aardingsterminal |
