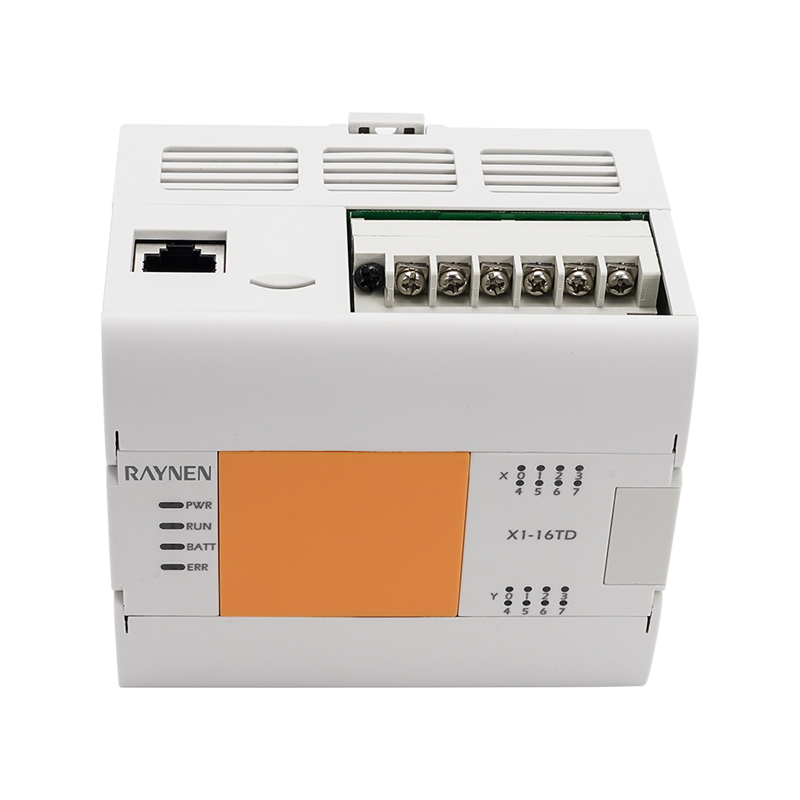

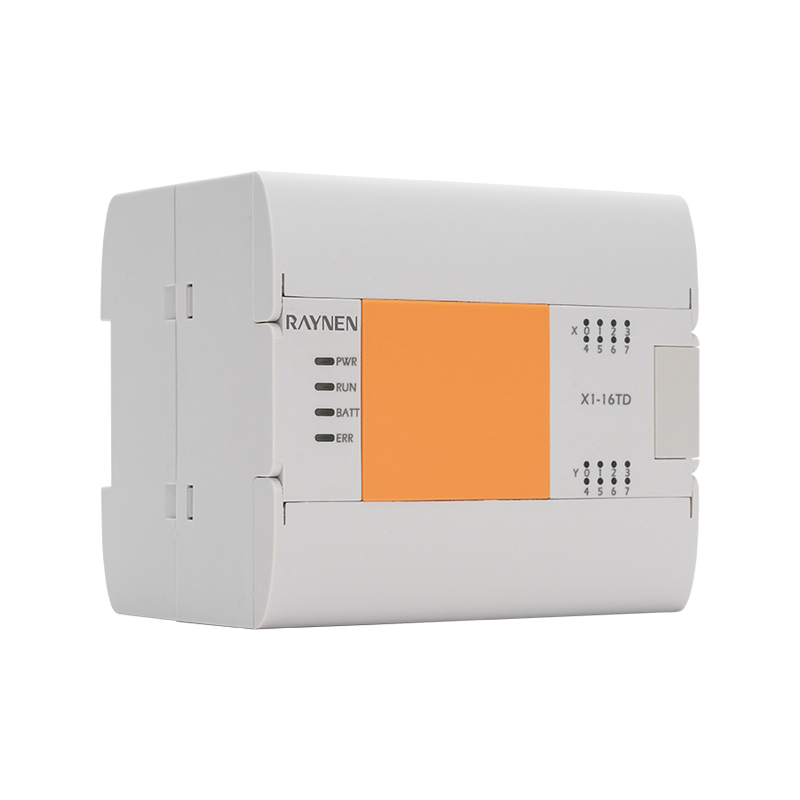

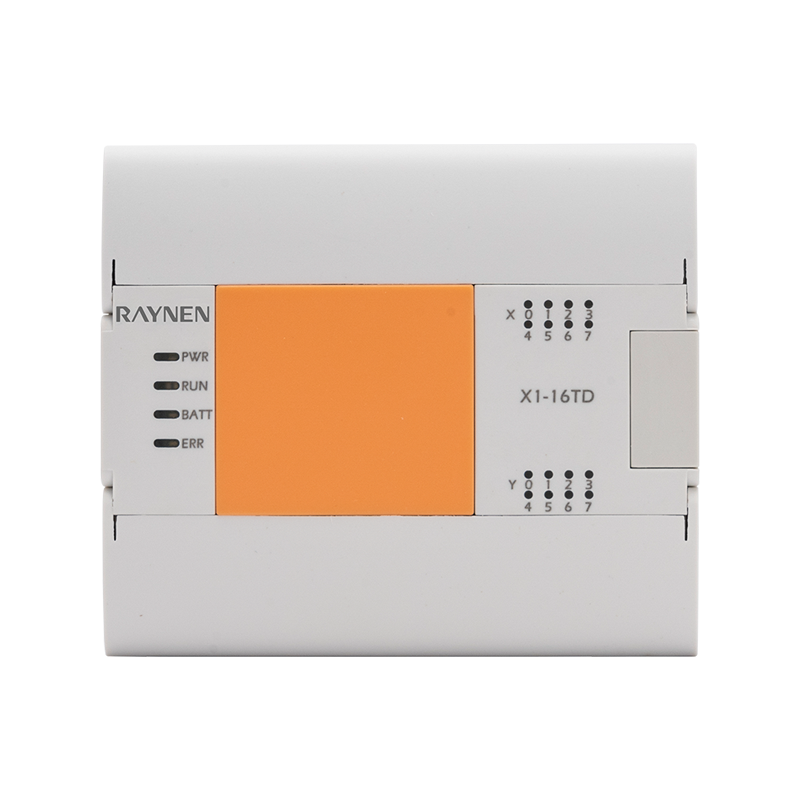

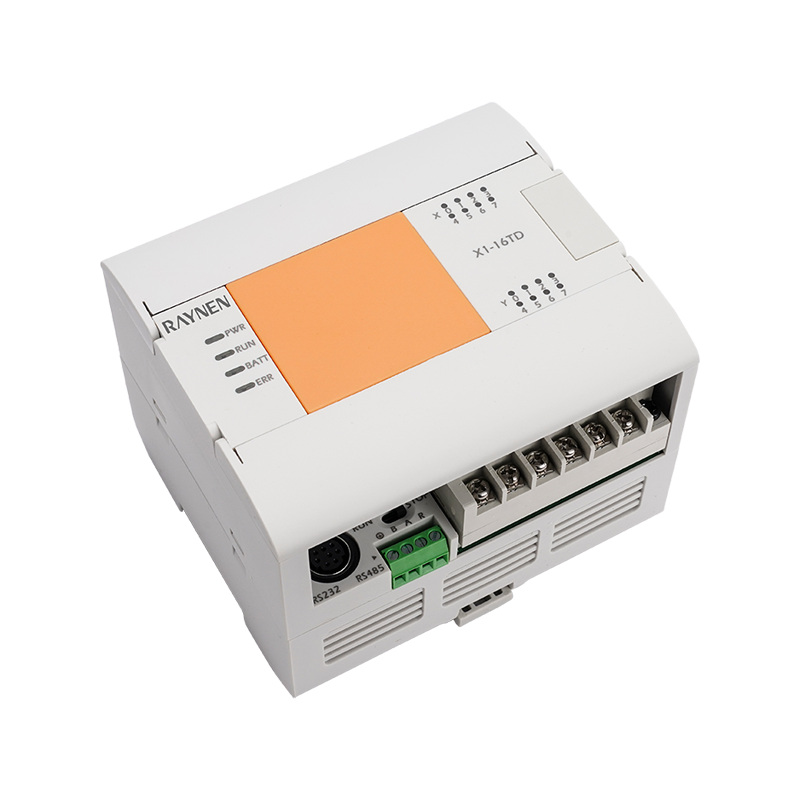

Productoverzicht
|
| • Met eenvoudige motion control-functies zoals pulsuitvoer en snel tellen • Met snel tellen, 3-assige 100 kHz hogesnelheidspulsuitgang en andere motion control-functies (optioneel) • Realtime klok, permanente opslag van gegevens bij uitschakelen • Ondersteunt één BD-bord |
Voordeel
| | | |
| Interface | Invoer/uitvoer | BD-bord |
| Geïntegreerde netwerkpoort RS232/485 | 2-kanaals hogesnelheidsteller 2-assige 60K hogesnelheidspuls 3-assige 100 kHz hogesnelheidspuls (optioneel) | Ondersteuning van 1 BD-bord |
Modelnomenclatuur

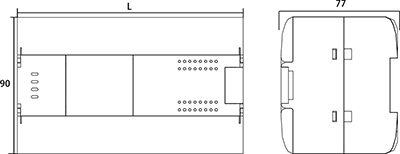

Productgrootte (eenheid: mm)
 |
|
Parameter
| EENrtikel | Stroomspecificaties | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Stroomverbruik | 6W | 7W | 8W | 9W | 11W |
| Voedingsspanning | DC24V | ||||
| Voedingsspanning range | DC20,4~28,8V | ||||
| Toegestaan ogenblikkelijk tijd voor stroomuitval | Bij tijdelijke stroomuitval van minder dan 5 ms gaat de werking door | ||||
| Zekering voeding | 60V 2EEN | ||||
| Overspanningsstroom | 12 A, 0,5 ms lager/28,8 V DC | ||||
| DC24V-voeding | Onder 300mA | ||||
| Temperatuur werkomgeving | -10℃~60℃ (horizontale installatie), -10℃~50°℃ (verticale installatie) | ||||
| Transportomgevingstemperatuur | -20℃~ 80°C | ||||
| Relatieve vochtigheid van de omgeving | 5~95%, niet-condenserend (RH-niveau 2, conform lEC61131-2) | ||||
| Beschermingsniveau | IP20 | ||||
| Elektromagnetische compatibiliteit | Ruisonderdrukking, conformEC61000-6-2 | ||||
| Mechanisch niveau (trilling) | IEC60068, Deel2-6/10up58Hz | ||||
| Bestand tegen spanning | AC1,5kV 1 min, tussen elke terminal en de grondterminal | ||||
| AC500V 1 min, tussen elke terminal en de aardterminal | |||||
| Isolatieweerstand | Na meting met een DC500V-isolatieweerstandsmeter bedraagt de afstand tussen elke aansluiting en de aardaansluiting meer dan 5MΩ | ||||
| Aarding | Type D-aarding (aardingsweerstand: minder dan 100Ω), sta geen gemeenschappelijke aarding toe met het sterke stroomsysteem | ||||
| Gebruiksomgeving | Geen corrosief, brandbaar gas, geleidend stof (stof) is niet ernstig | ||||
| Gebruikshoogte | 2000M onder (kan niet worden gebruikt in een omgeving met druk tot boven de atmosferische druk, anders kan dit voorkomen) | ||||
| EENrtikel | Stroomspecificaties | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Voer nummer in | 8 | 14 | 16 | 24 | 36 | |
| Snel nummer | signaalfase 60 KHz (2-weg) AB-fase 30 KHz (1-weg) | |||||
| Type ingangsverbinding | Verwijderbaar klemmenblok (M3-schroef) | |||||
| Invoertype | Type spoelbak/brontype | |||||
| Ingangssignaal spanning | Gelijkstroomvermogen: DC20,4V~28,8V | |||||
| Ingangsimpedantie | X0-X2 | 2,4K | ||||
| X3 hierboven | 5,6K | |||||
| Op ingangsinductiestroom | X0-X2 | 5mA hierboven | ||||
| X3 hierboven | 2,4 mA hierboven | |||||
| UIT Ingangsinductiestroom | 1mA hieronder | |||||
| Reactietijd invoeren | Niet meer dan 4,5 ms | |||||
| Ingangssignaalvorm | Geen spanningscontactingang | |||||
| Sink-ingang: NPN open-collector-transistor | ||||||
| Isolatie van de ingangslus | Broningang: PNP open-collector-transistor | |||||
| Isolatie van optocoupler | ||||||
| Weergave van invoeracties | De LED op het paneel licht op wanneer de optocoupler wordt aangestuurd | |||||
| EENrtikel | Stroomspecificaties | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Uitgangsnummer | 8 | 10 | 16 | 20 | 24 | |
| Pulsfrequentie (max.) | Enkele terminal 2 as 60 KHz | |||||
| Uitgangsverbindingstype | Verwijderbaar klemmenblok (M3-schroef) | |||||
| Uitvoertype | Transistor-/afvoeruitgang | |||||
| Externe voeding | DC5~30V | |||||
| Maximale belasting | Resistieve belasting | 0,5A/enkel punt; 0,8A/4 punt | ||||
| Inductieve belasting | 12W/DC24V | |||||
| Lampbelasting | Hoge snelheid: 2W/DC24V, gemeenschappelijk: 5W/DC24V | |||||
| Middelmatige belasting | 5mA (DC5~24V) | |||||
| Open lekstroom | 0,1 mA lager/DC30V | |||||
| op weerstand | Hoge snelheidspunt 0,3Ω typische waarde (max. 0,6Ω) | |||||
| Reactietijd | UIT → AAN | Hoge snelheid: 10us onder/10mA boven (DC5 ~24V) | ||||
| Algemeen: 0,2 ms onder/200 mA boven (DC24V) | ||||||
| AAN → UIT | Hoge snelheid: 10us onder/10mA boven (Dc5 ~24V) | |||||
| Algemeen: 0,2 ms onder/200 mA boven (DC24V) | ||||||
| Isolatie van de lus | Isolatie van optocoupler | |||||
| Weergave van uitvoeracties | De LED op het paneel licht op wanneer de optocoupler wordt aangestuurd | |||||
| Masker transmissieafstand | 500M (gemeenschappelijke uitgang) | |||||
| ongemaskeerde transmissieafstand | 150M (gemeenschappelijke uitgang) | |||||
Bronnen voor softwarecomponenten
| EENrtikel | Prestaties | |||
| Operationele controlemodus | Methode voor het herhaaldelijk uitvoeren van opgeslagen programma's (speciale LSl) met interruptfunctie | |||
| Ingangs-/uitgangsbesturingsmodus | Batchverwerkingsmodus (bij het uitvoeren van END-instructie), instructie voor het vernieuwen van invoer en uitvoer, pulsregistratiefunctie | |||
| Programmeertaal | Relaissymboolmodus trapladdermodus (kan worden weergegeven door SFC) | |||
| Realtime klok | Klokfunctie | Bouwjaar 2000-2099, de jaarlijkse fout bedraagt niet meer dan 5 minuten/25°C | ||
| Programma geheugen | Maximale geheugencapaciteit | 32000 stappen kunnen worden ingesteld via parameters, commentaar en bestandsregisters in het programmageheugen schrijven | ||
| Ingebouwde geheugencapaciteit/model | 32000 stappen/RAM-geheugen, beveiligd met wachtwoord | |||
| Schrijffunctie in RUN | Nee | |||
| Instructietype | Basisinstructie | 27type instructies voor sequentiële besturing, 2type instructies voor het ladderdiagram | ||
| Toepassingsinstructie | 218 soorten 497 type | |||
| Rekenkundig verwerkingssnelheid | Basis commando | 0,065 μs/instructie | ||
| Invoer/uitvoernummer | Aantal invoerpunten voor uitgebreid gebruik | 256 punten | Het totale aantal invoer- en uitvoerpunten bedraagt niet meer dan 256 punten | |
| Aantal uitgangspunten voor uitgebreid gebruik | 256 punten | |||
| Ingangs-uitgangsrelais | Ingangsrelais | 256 punten | Invoer en uitvoer totaal 256 punten | |
| Uitgangsrelais | 256 punten | |||
| Hulprelais | Algemeen | M0 ~ M7679 | 7680 punten | Algemeen/retention Settings can be changed through parameters |
| Retentie | M500~M1023 | 524 punten | ||
| Staat | Algemeen | S0~S4095 | 4096 punten | Algemeen/retention Settings can be changed through parameters |
| Retentie | S500~S999 | 500 punt | Algemeen/retention Settings can be changed through parameters | |
| Timer | 100 ms-type | T0~T199 | 200 punt | 0,1~3276,7s |
| 10ms-type | T200~T245 | 46 punt | 0,01~327,67s | |
| 1 ms Cumulatief type | T246~T249 | 4 punt | 0,001~32,767S | |
| 100 ms Cumulatief type | T250~T255 | 6 punt | 0,1~3276,7s | |
| 1ms-type | T256~T511 | 256 punten | ||
| Teller | Algemeen toenemend | C0~C99 | 100 punt | 0,001~32,767s |
| (16-bits) [Veranderbaar] | Algemeen/retention Settings can be changed through parameters | |||
| Retentie increasing (16-bit) [veranderlijk] | C100~C199 | 100 punt | ||
| Algemeen duplexing | C200~C219 | 20 punt | Algemeen/retention Settings can be changed through parameters | |
| (32 bitsss) [Veranderbaar] | ||||
| Retentie duplexing (32 bit) [veranderlijk] | C220~C255 | 36 punt | ||
| Gegevens registreren | Algemeen | D0~D7999 | 8000 punten | Algemeen/retention Settings can be changed through parameters |
| Retentie | D200 ~ 511 | 312 punten | ||
| Uitbreidingsregister | Hoofdbediening | P0~P1023 | 1024 punten | CJ-opdracht, CALL-opdracht gebruikt |
| Ponter | Hoofdbediening | NEE~N7 | 8 punt | MC-opdracht gebruikt |
| Nest | Hoofdbediening | 16 bitss | -32.768 ~ 32.767 | |
| Staat | 10 decimaal getal (K) | 32 bit | -2.147.483.648 ~ 2.147.483.647 | |
| 16 hexadecimaal getal (H) | 16 bitss | 0~FFFF | ||
| 32 bit | 0~FFFFFFFF | |||
| Reëel getal (E) | 32 bit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38~3,40x1038 | ||
| Tekenreeks ("") | Tekenreeks | Specificeer met tekens tussen """". Er kunnen maximaal 32 halve-hoektekens worden gebruikt in een constante in een instructie | ||
Hogesnelheidsteller
| Invoer Distributie | Enkelfasige enkele teller | AB Faseteller | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
