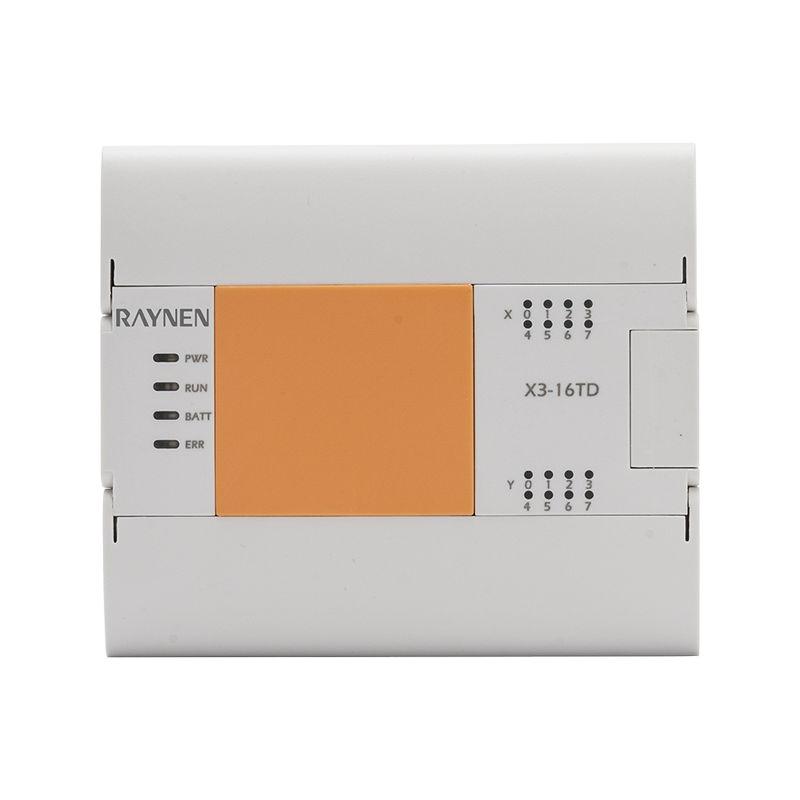

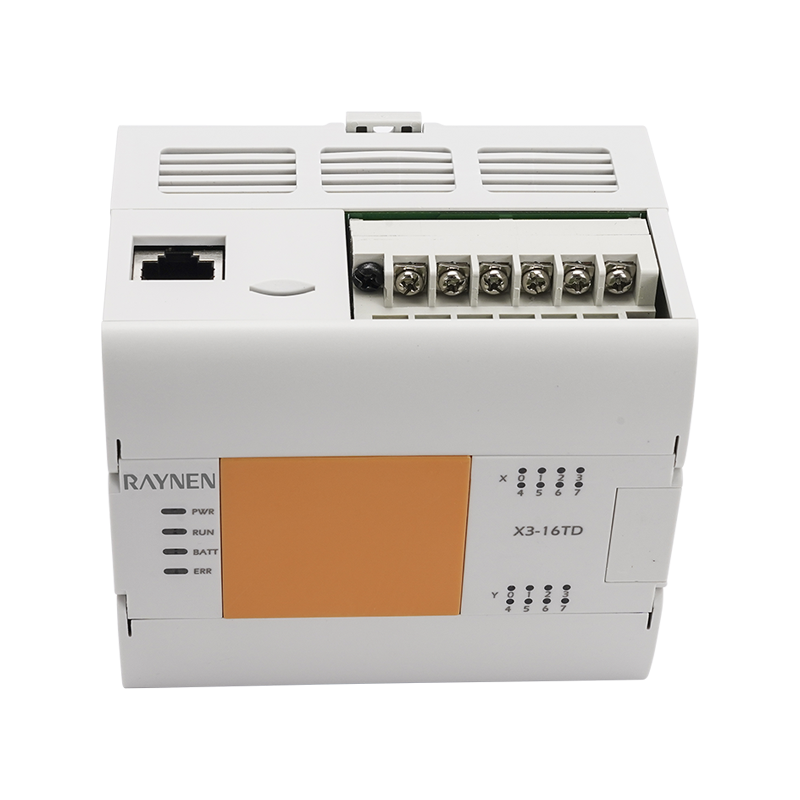

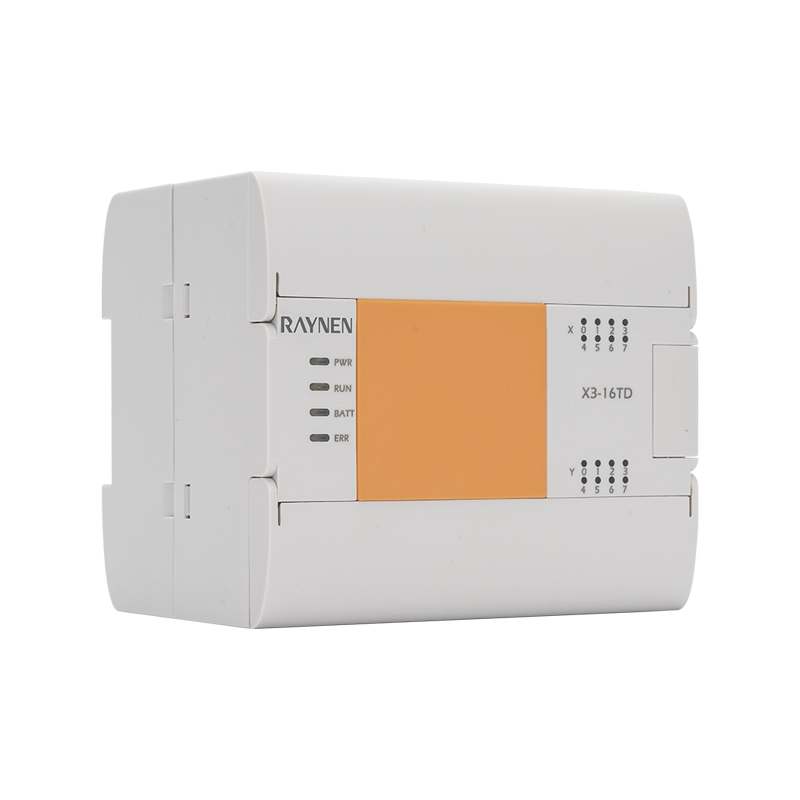

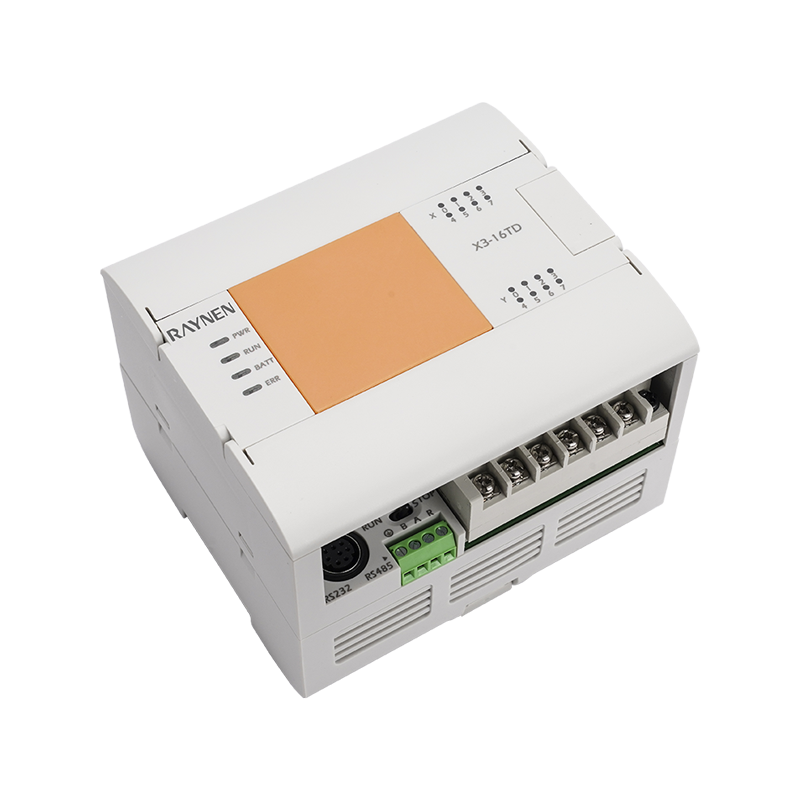

Productoverzicht
| | • Met 2-6-assige hogesnelheidspulsuitgang, snel tellen, lineaire interpolatie en booginterpolatie en andere motion control-functies; • Realtime klok, energiegegevens permanent opgeslagen; • Maximaal 7 modules kunnen worden uitgebreid. |
Voordeel
| | | | |
| Interface | Invoer/uitvoer | Uitbreidingskaart | BD-bord |
| Geïntegreerde netwerkpoort RS232/485 | 3-8-kanaals hogesnelheidsteller 2-6-assige 200K hogesnelheidspuls | Uitgebreid Max. 7 modules | Ondersteuning van 1 BD-bord |
Modelnomenclatuur

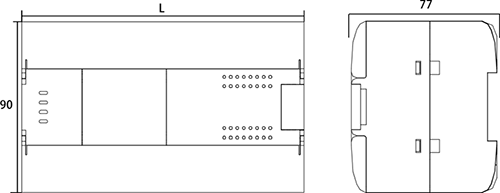

Productgrootte (eenheid: mm)
| |
|
Parameter
| EENrtikel | Stroomspecificaties | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Stroomverbruik | 10W | 12W | 12W | 13W | 14W |
| Vermogensspanning | DC24V | ||||
| Spanningsbereik | Gelijkstroom 20,4~28,8V | ||||
| Houd rekening met een onmiddellijke stroomuitvaltijd | Bij tijdelijke stroomuitval van minder dan 5 ms gaat de werking door | ||||
| Zekering | 60V 2EEN | ||||
| Impulsstroom | 12 EEN, 0,5 ms lager/28,8 V DC | ||||
| DC24V gegeven stroom | 300mEEN hieronder | ||||
| DC5V ingebouwde voeding | 800mEEN hieronder | ||||
| EENrtikel | Stroomspecificaties | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Voer nummer in | 8 | 14 | 16 | 24 | 36 | |
| Snel nummer | Eenfase 200 KHz [3 stuks] AB-fase 100 KHz [3 stuks] | Eenfasig 200 KHz [4 stuks], AB-fase 100 KHz [4 stuks] | Eenfasig 200 KHz [8 stuks] AB-fase 100 KHz [4 stuks] | |||
| Invoertype | Sink-type/brontype | |||||
| Ingangssignaal spanning | Type gelijkstroombron: DC20,4V~28,8V | |||||
| Ingangsimpedantie | X0-X5 | 3,3K | ||||
| X6-X7 | 5,6K | 3,3K | ||||
| X10 hierboven | - | 5,6K | ||||
| Op ingangsinductiestroom | X0-X5 | 5mA hierboven | ||||
| X6-X7 | 4mA | 5mA hierboven | ||||
| X10 hierboven | - | 4mA hierboven | ||||
| UIT Ingangsinductiestroom | 1mA hierboven | |||||
| Reactietijd invoeren | <4,5 ms | |||||
| Ingangssignaalvorm | Geen spanningscontactingang | |||||
| Sink-ingang: NPN open-collector-transistor | ||||||
| Broningang: PNP open-collector-transistor | ||||||
| Isolatie van de ingangslus | Isolatie van optocoupler | |||||
| Weergave van invoeracties | De LED op het paneel licht op wanneer de optocoupler wordt aangestuurd | |||||
| EENrtikel | Stroomspecificaties | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Uitgangsnummer | 8 | 10 | 16 | 16 | 24 | |
| Pulsfrequentie (max.) | Enkelzijdig 2 as 200K | Single-ended 4 as 200K | Enkelzijdig 6 as 200K | |||
| Uitvoertype | Transistor-/afvoeruitgang | |||||
| Externe voeding | DC5~30V | |||||
| Maximale belasting | Resistieve belasting | 0,5A/weg | ||||
| Inductieve belasting | 12W/DC24V | |||||
| Lampbelasting | 5W/DC24V | |||||
| Middelmatige belasting | 5mA (DC5~24V) | |||||
| Reactietijd | UIT → AAN | Hoge snelheid: 5μs onder/10mA boven (DC5 ~24V) | ||||
| Algemeen: 0,2 ms onder/200 mA boven (DC24V) | ||||||
| AAN → UIT | Hoge snelheid: 5μs onder/10mA boven (DC5 ~24V) | |||||
| Algemeen: 0,2 ms onder/200 mA boven (DC24V) | ||||||
| Isolatie van de lus | Isolatie van optocoupler | |||||
| Weergave van uitvoeracties | De LED op het paneel licht op wanneer de optocoupler wordt aangestuurd | |||||
Bronnen voor softwarecomponenten
| EENrtikel | Prestaties | |
| Ingangsrelais X | 256 punten | X0~X377 |
| Uitgangsrelais Y | 256 punten | Y0~Y377 |
| Hulprelais M | 7680 punten | M0~Latch start (Stel het non-hold gebied in dat de stroom uitschakelt) |
| Vergrendelend begin~vergrendelend einde (Stel het vasthoudgebied in, Max. M1023) | ||
| Vergrendelend uiteinde ~M7679 (Vast vasthoudgebied) | ||
| Speciaal hulprelais SM | 512 punten | SM8000~SM8511 |
| Statusrelais S | 4096 punten | S0~S4095 |
| timer T | 200 punt | T0~T199 (100ms tijdbasis) |
| T192~T199 (subroutinespecialisatie) | ||
| 46 punt | T200~T245(10ms tijdbasis) | |
| 4 punt | T246~T249(1ms cumulatief type) | |
| 6 punt | T250~T255(100ms cumulatief type) | |
| 256 punten | T256~T511(1ms tijdbasis) | |
| Teller 16 bits | 200 punt | C0~C199 |
| Teller 32 bits | 56 punt | C200~C234 |
| Hoge snelheidsteller | - | C235~C255 |
| Gegevensregister D | 8000 punten | D0~D7999 |
| Speciaal dataregister SD | 512 punten | SD8000~SD8511 |
| Indexregister | 16 punt | V0~V7, Z0~Z7 |
| Uitbreidingsregister | 32768 punten | R0~R32767 |
| Aanwijzer | 4096 punten | P0~P4095 |
| Onderbroken | 6 punt | I00*~I50* Ingangsonderbreking |
| 3 punt | I6**~I8** Timingonderbreking | |
| 6 punt | I010~I060 Telleronderbreking hoge snelheid | |
| Hoofdbesturing met nesten | 8 punt | N0~N7 |
| constante K | - | 16-bits bereik: -32768~ 32767, 32-bits bereik: -2147483648~ 2147483647 |
| constante H | - | 16-bits bereik: 0~FFFF, 32-bits bereik: 0~FFFFFFFF |
| Reëel getal(E) | - | -3,40×10-38~ -1,17×10-38, 1,17x10-38~3,40×1038 |
| Tekenreeks | - | De maximale lengte van een teken met een halve hoek omlijst door " " is 32 tekens |
Hogesnelheidsteller
| Invoer Distributie | Enkelfasige enkele teller | AB Faseteller | AB Faseteller | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | U/D | | | | | | | | U/D | | | U | | | U | | A | A | | | |
| X1 | | U/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | U/D | | | | | | | U/D | | | U | | R | | R | | A | | |
| X3 | | | | U/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | U/D | | | | | S | | | | U | | U | | | | A | |
| X5 | | | | | | U/D | | | | | U/D | | | D | | D | | | | B | |
| X6 | | | | | | | U/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | U/D | | | S | | | | | S | | | | | B |
