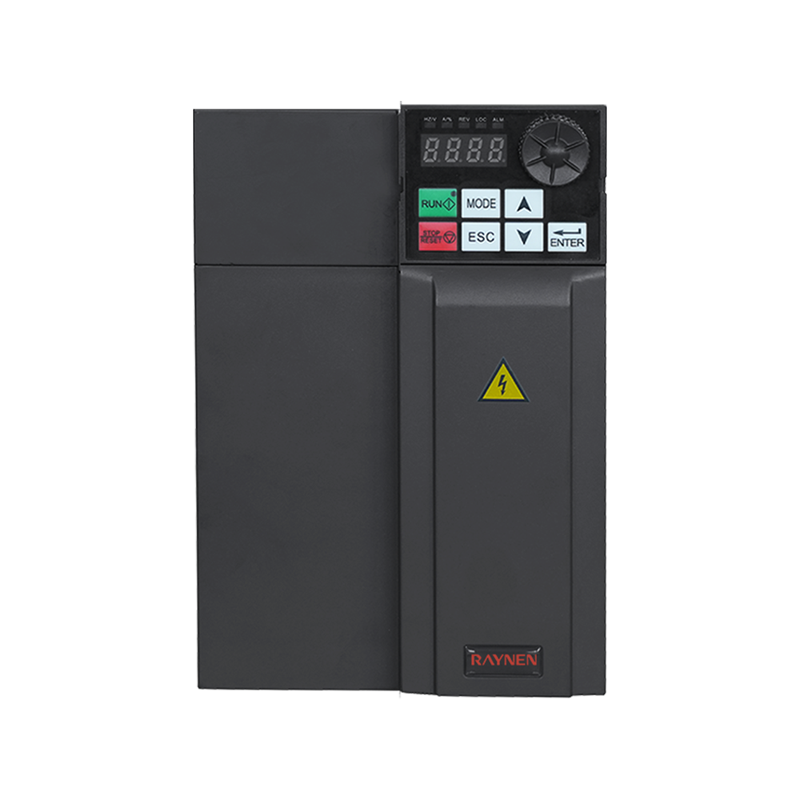

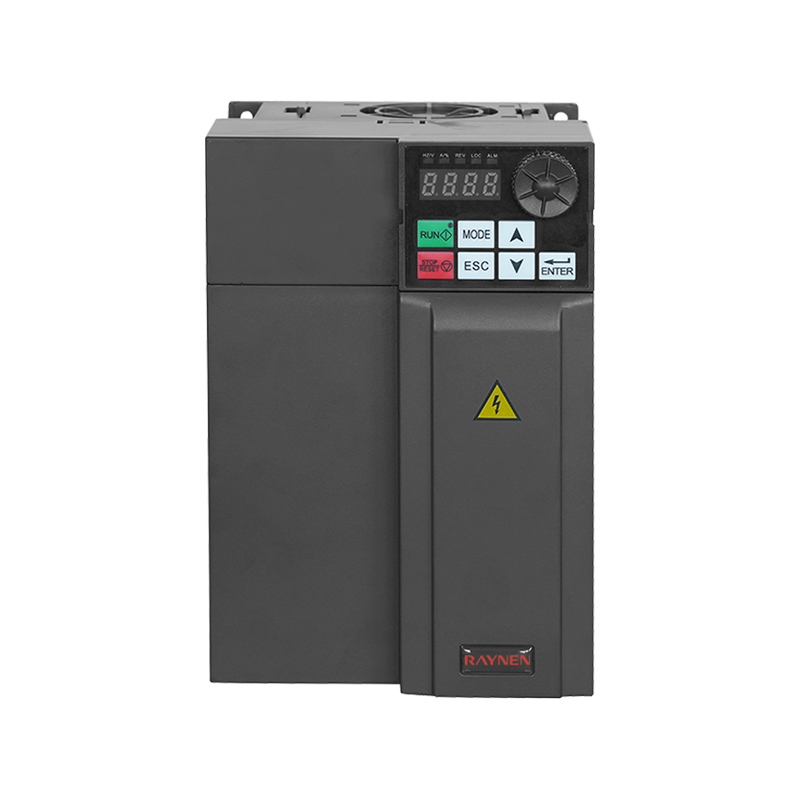

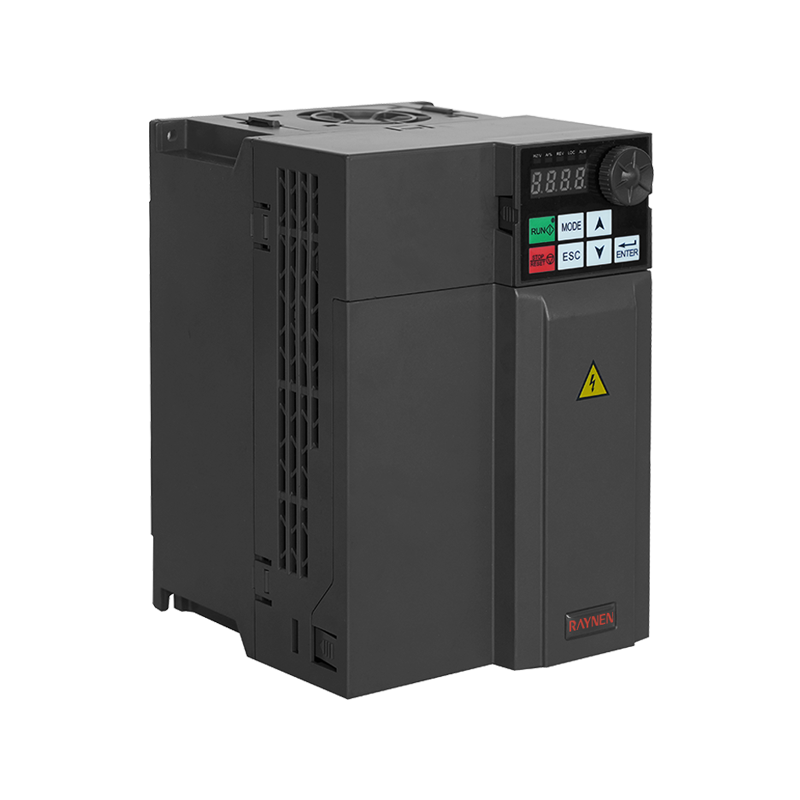

Productoverzicht
| 150% | 150% | 40 |  |
| Startkoppel @0,5HZ | Overbelastingsvermogen | Omgevingstemperatuur ℃ | |
| 1:40 | IP20 | 2% | |
| Snelheidsregeling | Bescherming tegen binnendringing | Snelheidsnauwkeurigheid ± |
| Parametrisch | ||
 | Model | RVE21-T3-7R5G/11P ~ RVE21-T3-11G/15P |
| Spanning | 380V | |
| P-nominaal (kW) | 7,5/11/15 | |
| Nominale ingangsstroom (A) | 26,5/36,6/40 | |
| Nominale uitgangsstroom (A) | 18,5/25/32 | |
| Afmetingen (mm) | 232*153*170 | |
| Installatiegrootte (mm) | 220*139 | |

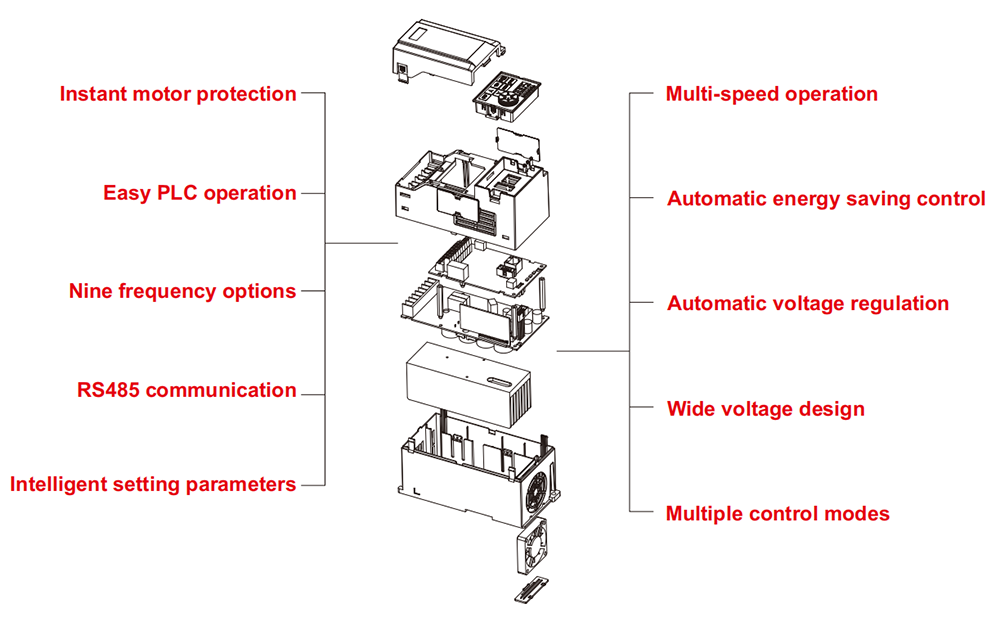

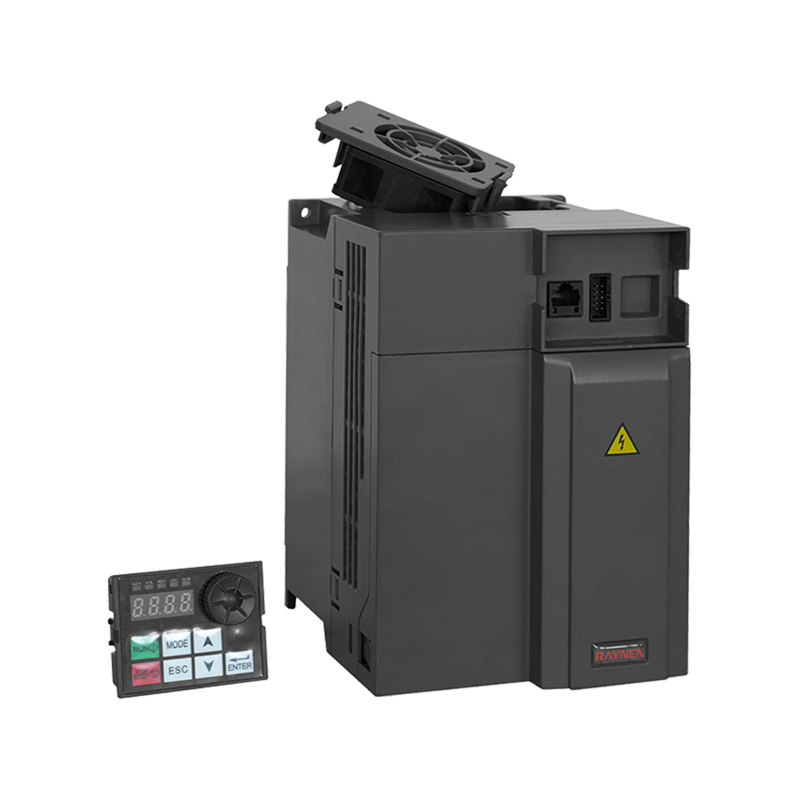

Geïntegreerd paneel voor eenvoudig debuggen
Modelnomenclatuur
Keuzetabel Type éénfasig S2
| Omvormermodel | G-type machine (zware belasting) | P-type machine (lichte belasting) | Afmetingen (mm) | Installatiegrootte (mm) | ||||||||
| Ik in (A) | ik uit (A) | P-nominaal (kW) | Ik in (A) | ik uit (A) | P-nominaal (kW) | H | W | D | H1 | W1 | Diafragma | |
| RVE21-S2-0R4 | 6.3 | 2.5 | 0.4 | - | - | - | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-S2-0R7 | 11.5 | 5 | 0.75 | - | - | - | ||||||
| RVE21-S2-1R5 | 15.7 | 7 | 1.5 | - | - | - | ||||||
| RVE21-S2-2R2 | 27 | 10 | 2.2 | - | - | - | ||||||
Keuzetabel Driefasig T3-type
| Omvormermodel | G-type machine (zware belasting) | P-type machine (lichte belasting) | Afmetingen (mm) | Installatiegrootte (mm) | ||||||||
| Ik in(A) | ik uit (A) | P-nominaal (kW) | Ik in(A) | ik uit (A) | P-nominaal (kW) | H | W | D | H1 | W1 | Diafragma | |
| RVE21-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||||||
| RVE21-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE21-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| RVE21-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE21-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| RVE21-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE21-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| RVE21-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | ||||||
Prestaties en configuratie
| Basis applicatiefuncties | |
| Laagfrequente koppelboost | Door spanningsboost en koppelboost kan het laagfrequente koppel van V/F-regeling en snelheidssensorloze vectorregeling met ongeveer 0,1% ~ 30,0% worden verhoogd |
| V/F-curve | Lineair type, meerpuntstype |
| Acceleratie/deceleratiecurve | Lineaire of S-vormige versnelling en vertraging: drie groepen versnellings- en vertragingstijd: versnellings- en vertragingstijdbereik: 0-3200s |
| Automatische spanningsregeling (AVR) | Wanneer de netspanning verandert, kan deze de uitgangsspanning automatisch constant houden |
| Ingebouwde PID | Closed-loop besturingssysteem waarmee eenvoudig procesbeheersing kan worden gerealiseerd |
| DC-remmen | DC-remmen range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jog-controle | De motor kan onmiddellijk worden gestart en gestopt; instelbereik jogfrequentie: 0,0-20,0 Hz; jog-stopmodus: vertragen/vrij/DC-remmen |
| Frequentiehoppen | Er kunnen drie hopping-frequentiepunten en bijbehorende hopping-frequentiebereiken worden ingesteld om te voorkomen dat de omvormer in deze frequentieband werkt |
| Meerdere snelheden | Er kunnen maximaal 15 worden ingesteld via 4 logische ingangspoorten =Bedrijfsfrequentie |
| Optelling van de invoer | Gebruik het algebraïsche bewerkingsresultaat van 2 analoge ingangen als frequentie-instelling, waardoor de frequentie-instelling flexibeler wordt |
| Schakelen tussen 2 sets motorparameters | Er kunnen twee sets motorparameters vrij worden ingesteld en geschakeld, zodat deze overeenkomen met de momenteel aangedreven motor |
| Omvormerbescherming | Bescherming tegen ingangs-/uitgangsfaseverlies, detectie van onderbelasting, bescherming tegen te hoog koppel, bescherming tegen onderspanning, bescherming tegen overspanning, bescherming tegen overstroom, bescherming tegen oververhitting, bescherming tegen fase-naar-fase-kortsluiting |
| Motorbeveiliging | Thermische motorbeveiliging, Motorstroomlimiet, Motoroverbelasting, Motorkortsluiting |
| Elektrische kenmerken | |
| Ingangsspanning | Driefasige AC, 380-480V, 50/60Hz of eenfasige AC, 200-240V, 50/60Hz |
| Uitgangsspanning | 0-100% ingangsspanning, 0,5 Hz-400 Hz |
| Controlemodus | Constant koppel V/F, kwadratische belasting V/F, sensorloze vectorbesturing, energiebesparende modus |
| Schakelfrequentie | 1,5 kHz-12 kHz De automatische schakelfrequentie-aanpassingsfunctie kan worden ingesteld: wanneer de temperatuur stijgt, wordt de schakelfrequentie automatisch verlaagd Wanneer de temperatuur weer normaal wordt, keert de schakelfrequentie terug naar de beginwaarde |
| Overstroomvermogen | 150% nominale uitgangsstroom 60s, 200% nominale uitgangsstroom 2s |
| Controlesignaal | ||
| Frequentie-instellingssignaal | Geïntegreerd bedieningspaneel | Membraanschakelaar (knop), snelheidsknop (potentiometer) |
| Extern signaal | UP/DOWN-instelling, analoge ingang, meerdere snelheden, extern paneel, seriële communicatie | |
| Start & Stop-besturingssignaal | Geïntegreerd bedieningspaneel | RUN-, STOP-knoppen |
| Extern signaal | Logische ingangsterminal, extern paneel, seriële communicatie | |
| Karakteristieken van het stuurcircuit | ||
| Interne voeding beschikbaar | 10V 24V | 10VDC±5%, maximale stroom 10mA, voor referentiepotentiometer 24VDC±5%, maximale stroom 100mA, voor logische ingangspoort |
| Analoge ingang | AI1 | Analoge ingangsspanning: 0-5VDC of 0-10VDC, impedantie is 30k Huidige analoge ingang: 0/4-20mADC, impedantie is 250Ω Resolutie: 10-bit A/D-conversie Fabrieksinstelling: 0-5VDC spanningsingang |
| AI2 | Analoge spanningsingang: 0-10 VDC, of PTC-sonde-ingang Resolutie: 10-bit A/D-conversie | |
| Logische invoer | LI1-LI8 | 0-24VDC-voeding Positieve logica (source) en negatieve logica (sink) zijn optioneel en de fabrieksinstelling is negatieve logica Vooruit, achteruit, run, foutreset, meerdere snelheden en andere 69 functies zijn optioneel 220V 0,4kW-2,2kW en 380V 0,4kW-1,5kW producten hebben slechts 6 kanalen: LI1-LI6 |
| AI1, AI2 Geforceerde geldige invoer | Bij omvormers onder de 11 kW (inclusief) kunnen AI1 en AI2 worden ingesteld als logische ingangen. F309 en F310 zijn geforceerde geldige ingangen en hun configuratiefuncties zijn altijd geldig tijdens het inschakelen. | |
| Analoge uitgang | AO1, AO2 | Analoge uitgangsspanning: 0-10 VDC, minimale belastingsimpedantie is 470 Ω Huidige analoge uitgang: 0/4-20mA, maximale belastingsimpedantie is 700Ω Resolutie: 8 bits Uitgangsfrequentie, uitgangsstroom, snelheidsinstelling, seriële uitgangsgegevens en andere functies zijn optioneel 220V 0,4kW-2,2kW en 380V 0,4kW-1,5kW producten hebben slechts 1 analoge uitgang, namelijk AO1 |
| Logische uitvoer | LO、CLO | Open collector, maximale stroom 100mA, maximale spanning 30VDC Logische uitgang of pulsuitgang optioneel, standaard fabrieksinstelling is logische uitgang Uitgangsfrequentie, uitgangsstroom, snelheidsinstelling en andere uitgangsfuncties optioneel |
| Relaisuitgang | T1A, T1B, T1C T2A, T2B, T2C | T1A normaal open, T1B normaal gesloten, T1C gemeenschappelijk punt T2A normaal open, T2B normaal gesloten, T2C gemeenschappelijk punt Contactcapaciteit: 5A@250VAC, 5A@30VDC Fout, alarm, ingestelde frequentie-aankomst en andere functies zijn optioneel T1A is standaard in storing, T2A is standaard in bedrijf 220V 0,4kW-2,2kW en 380V 0,4kW-1,5kW producten hebben slechts 1 relaisuitgang, d.w.z. TA TB TC |
| Seriële communicatie | MODBUS-RTU, 2-draads RS-485, terminalinterface | |
| Elektrische kenmerken | |
| Bescherming van frequentieregelaars | Bescherming tegen ingangsfaseverlies, Bescherming tegen uitgangsfaseverlies, Detectie van onderbelasting, Bescherming tegen te hoog koppel, Bescherming tegen onderspanning, Bescherming tegen overspanning, Bescherming tegen overstroom, Bescherming tegen oververhitting, Bescherming tegen fasekortsluiting |
| Motorbeveiliging | Thermische motorbeveiliging, Motorstroombegrenzing, Motoroverbelasting, Motorkortsluiting |
| Elektrische kenmerken | |||
| Beschermingsniveau | IP20 | Omgevingsvochtigheid | 95% geen condensatie of waterophoping |
| Werk-/opslagtemperatuur | -10~40°C/-20~60°C | Hoogte | Onder de 1000 meter |
| Koelmethode | Geforceerde luchtkoeling | Installatielocatie | Binnen |
