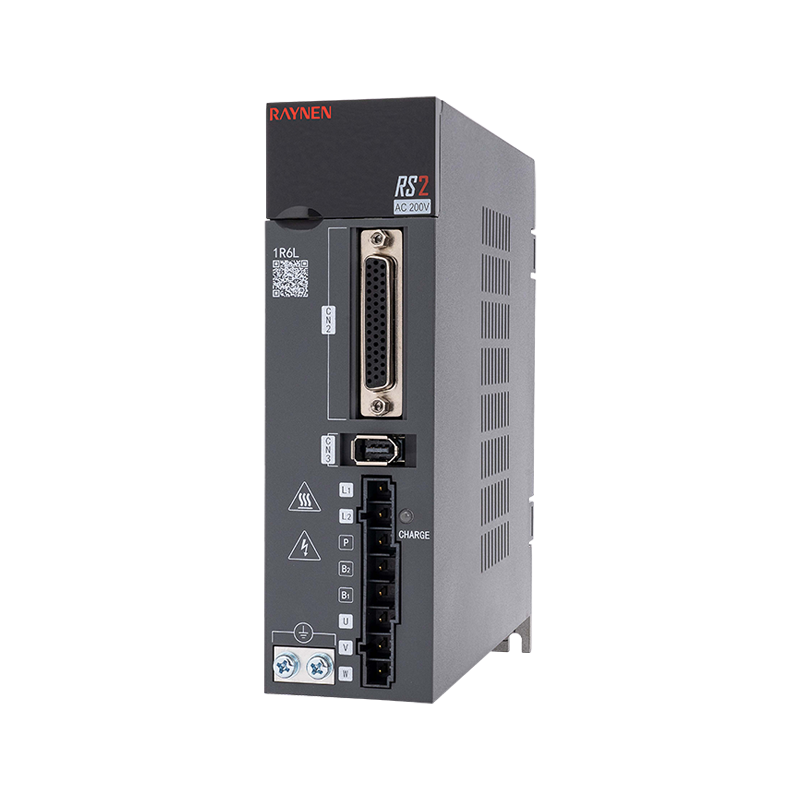

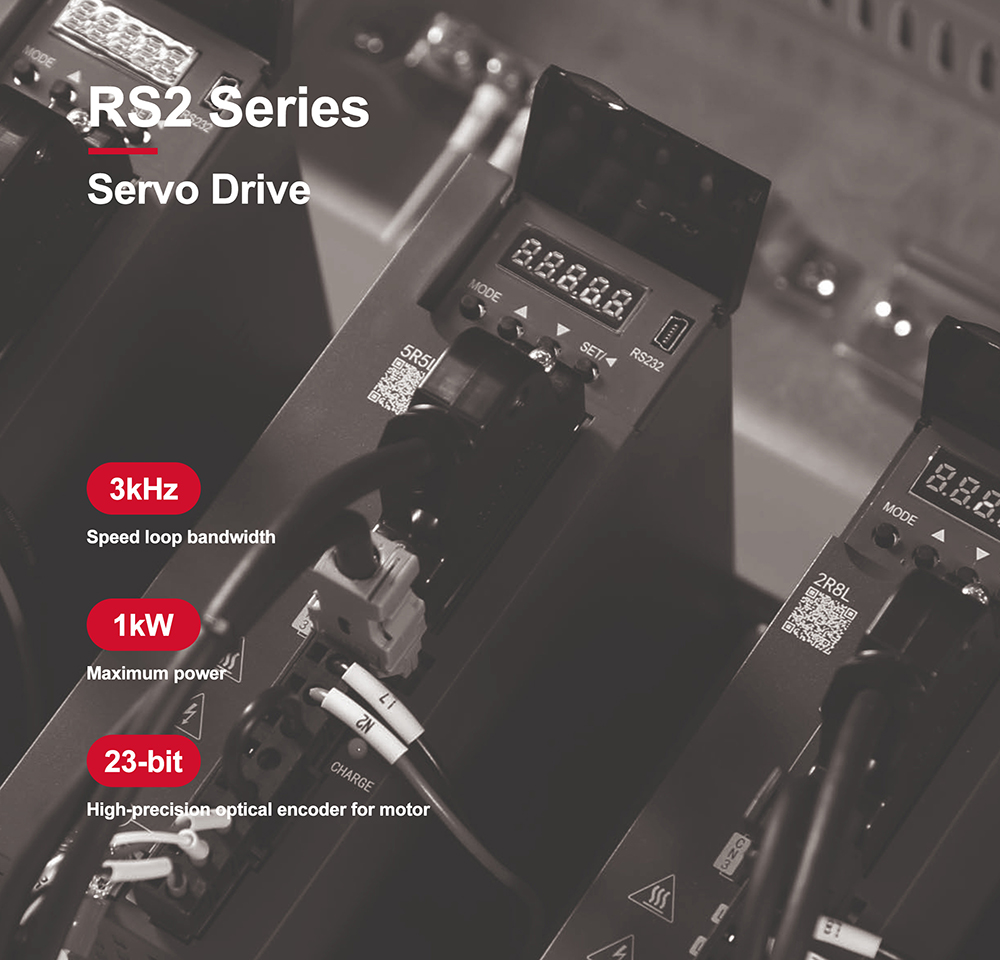

RS2 servoaandrijving

Maat A

Maat B

Nee.

Naam

Nee.

Naam

1

-

1

-

2

Mini-USB

2

Mini-USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1、L2

5

L1、L2

6

Rem

6

Rem

7

U, V, W

7

U, V, W

8

Aardingsschroef

8

Aardingsschroef

9

OPLADEN

9

OPLADEN

10

CN4/CN5

10

CN4/CN5

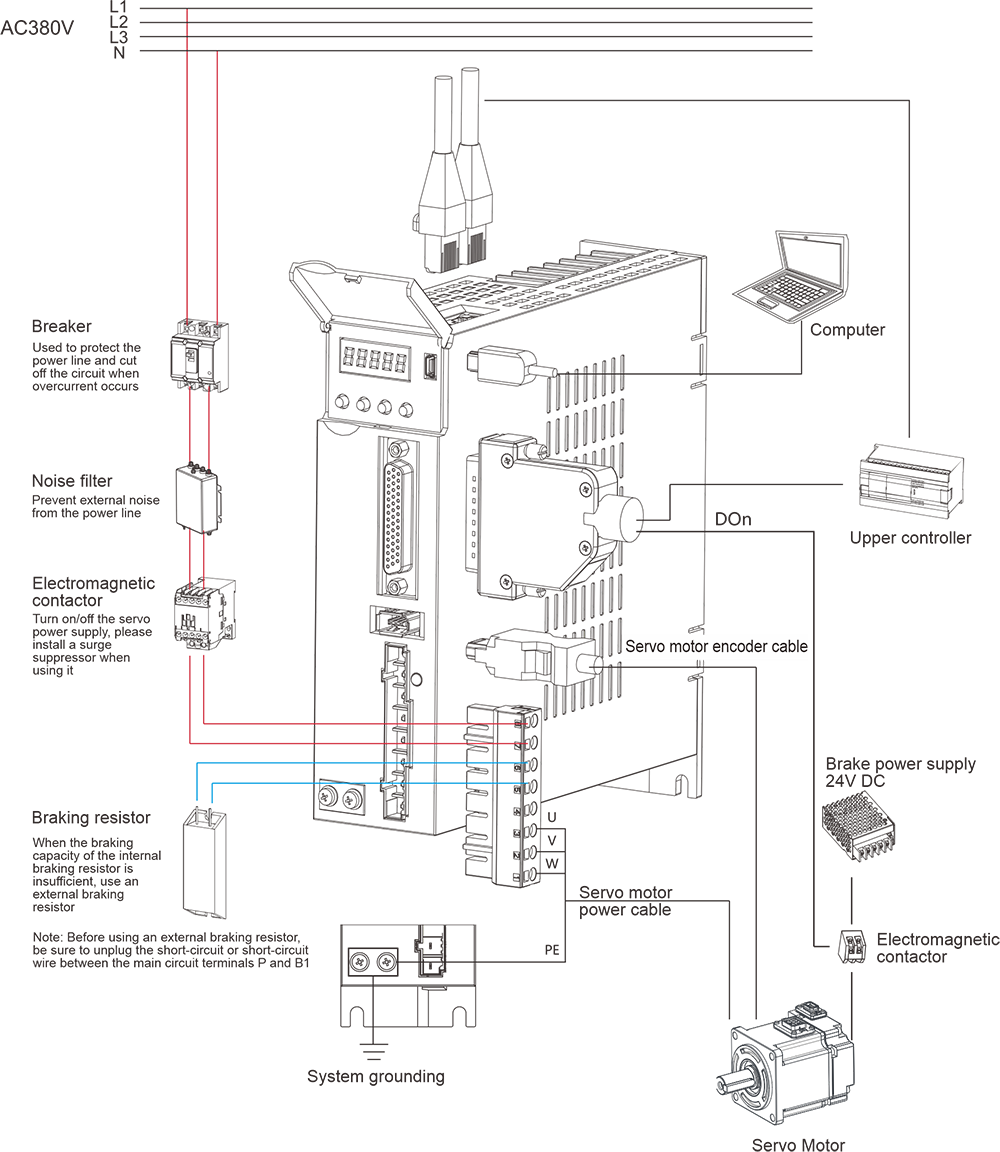

Beschrijving:

① -: Digitaal display met zeven segmenten

②mini USB: RS232-interface, aangesloten op pc

③CN2: Uitgangs-/ingangssignaalconnector, aangesloten op programmeerbare controller (PLC) of besturings-I/O

④CN3: Encoderinterface, aangesloten op de encoder op de servomotor

⑤L1, L2: Voeding hoofdcircuit, aangesloten op eenfasige voeding (200~240VAC, 50/60Hz voeding)

⑥Rem: Gebruik een externe remweerstand

⑦U, V, W: Servo-aandrijvingsuitgang, aangesloten op motorvoedingsconnector (U, V, W)

⑧Aardingsschroef: aansluiten op voedingsaarde en motoraarde

⑨CHARGE: Aan/uit-indicatielampje

⑩CN4/CN5: 485 communicatiepoort

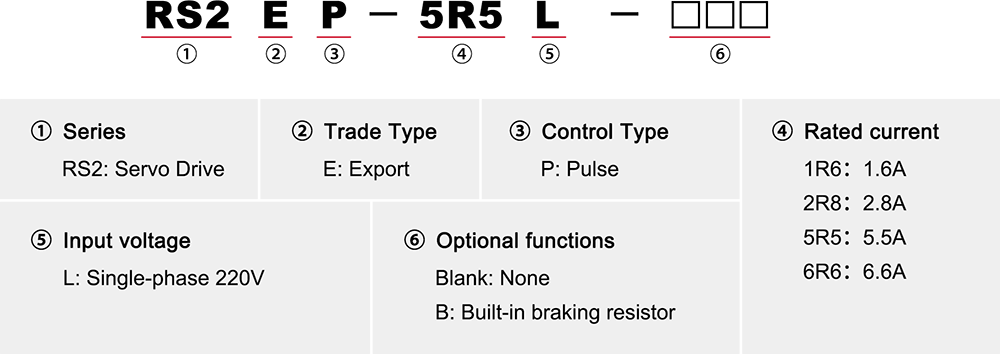

Elektrische specificaties voor eenfasige 220V-aandrijving

Artikel

Maat A

Maat B

Model

1R6L

2R8L

5R5L

6R6L

Voedingscapaciteit [kVA]

0.5

1

1.7

2

Continue uitgangsstroom [Arms]

1.6

2.8

5.5

6.6

Momentane maximale uitgangsstroom [Arms]

5.9

9.3

16.9

17

Hoofdcircuit

Continue ingangsstroom [Arms]

2.4

5

8.7

11

Hoofdcircuit power supply

Eenfasig 200~240VAC, -15%~ 10%, 50/60Hz

Controlelus

Voeding stuurcircuit

Busbar-voeding, gedeelde voedingsingang en rectificatie

Vermogensverlies

Hoofdcircuit power loss [W]

30.5

41

60.8

66.2

Vermogensverlies stuurcircuit [W]

Remweerstand

Rem resistor function

Optioneel

Weerstandswaarde [Ω]

50

50

50

50

Capaciteit [W]

30

30

50

50

Externe minimaal toegestane weerstandswaarde [Ω]

50

45

40

40

Koelmethode

Natuurlijke koeling

Luchtkoeling

Overspanningsniveau

OVC III

Maat A

Maat B
