01 Inleiding:

De hoogovenijzerproductie is een van de belangrijke ketens van het productieproces (ijzerproductie, staalproductie, gieten en walsen) in de ijzer- en staalindustrie, en het hoogovenlaadsysteem is een belangrijke schakel in de productie van hoogovenijzerproductie. De grondstoffen worden continu via de oventop naar de hoogoven gestuurd om aan de normale vraag bij de ijzerproductie in de hoogoven te voldoen. De RVE32-frequentieomvormer heeft een volwassen toepassing in het hijs- en toevoersysteem met dubbele auto van hoogovens voor het maken van ijzer.

02 Kenmerken:

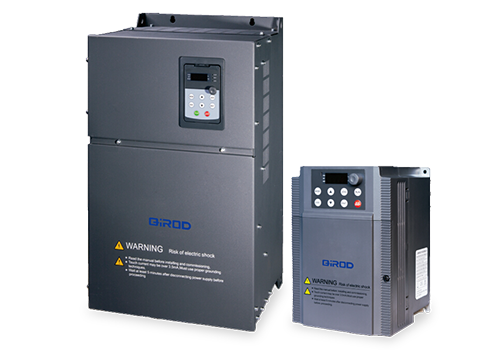

RVE32 is een aan de muur gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, het spanningsniveau van de inkomende lijnspanning is 380 V-480 V en de besturingsmethode is vectorregeling zonder snelheidssensor. RVE32 heeft een groot aantal besturingsapparaten, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren.

MODBUS-interface is standaardconfiguratie van RVE32, er is geen optie vereist. Via MODBUS kan de RVE32 worden aangesloten op automatiseringssystemen op een hoger niveau.

03 Voordeel:

· Goede prestaties bij lage frequenties (1,5 keer het koppel bij 0,5 Hz open lus), wat beter voldoet aan de vereisten voor volledige belasting;

· Het heeft het voordeel van een snelle koppelrespons en wanneer de belasting fluctueert, is de stroomfluctuatie klein;

· Het heeft een goede overbelastingscapaciteit en aanpassingsvermogen aan de omgeving, en heeft een hoge operationele betrouwbaarheid;

· De laagfrequente uitgangsprestaties zijn goed, de koppelrespons is snel en de nauwkeurigheid van de snelheidsstabilisatie is hoog.

· Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

· Sterk aanpassingsvermogen aan de omgeving, volledig onafhankelijk luchtkanaalontwerp kan de weerstand tegen zware omgevingen zoals olievervuiling, stof en vochtigheid aanzienlijk verbeteren;

04 Systeemintroductie:

In dit systeem wordt een takelmotor van 160 kW aangedreven door een RVE32 200 kW-omvormer, en één takel drijft tegelijkertijd de linker en rechter twee trolleys aan om elkaar op en neer te laten gaan, dat wil zeggen dat een van de trolleys omhoog gaat en de andere trolley naar beneden gaat voor een lege auto. De spanning van de inverterbus kan worden opgepompt bij gelegenheden zoals vertragingsremmen en bovenlossen, en de externe remeenheid en remweerstand worden gebruikt om snel te remmen en te stoppen.

05 Technische parameter:

06 Gebruik ter plaatse:

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de RVE32-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het hoogovencontrolesysteem voor het aanvoeren van dubbele autotakels met behulp van de RVE32-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd.

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

Realiseer het soepele heffen en de snelheidsverandering van de feeder en vermijd het fenomeen van grote opstarttrilling, gemakkelijk slippen en trailerfenomeen van het traditionele liersysteem;

Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren.

08 Klantvoordelen:

De impact van mechanische onderdelen is klein, de hoeveelheid onderhoud aan apparatuur wordt verminderd en de onderhoudskosten worden aanzienlijk bespaard;

De uitgebreide beveiligingsfunctie van de frequentieomvormer zorgt voor productiecontinuïteit;

De werking van het systeem is veilig en betrouwbaar, en de economische voordelen zijn opmerkelijk.
