01 Inleiding:

De meeste schroefextruders worden over het algemeen aangedreven door gelijkstroommotoren, maar met de snelle ontwikkeling van vermogenselektronische apparaten en microprocessortechnologie, het voorstel van de AC-besturingstheorie en de verbetering van AC-besturingssoftware in de afgelopen jaren, is AC-aandrijftechnologie geschikter voor veel toepassingen. DC-drives zijn kosteneffectiever. Omvormers uit de D71-serie worden gebruikt in schroefextruders en hebben betere snelheidsregelingsprestaties en koppelresponssnelheid dan DC-aandrijvingen.

02 Kenmerken:

D71 is een aan de muur gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, het spanningsniveau van de inkomende lijnspanning is 380 V-480 V en de besturingsmethode is vectorregeling zonder snelheidssensor. De D71 heeft een groot aantal besturingsapparaten, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding. De 24V hulpvoeding met vaste ingang wordt gebruikt voor digitale invoer en alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren.

MODBUS-interface is de standaardconfiguratie van D71, er is geen optie vereist. De QD6600 kan via MODBUS worden aangesloten op een hoger automatiseringssysteem.

03 Voordeel:

· De vectorcontroletheorie is geavanceerd, het computervermogen van het systeem is zeer sterk, het belastingskoppel kan snel worden gedetecteerd, gecontroleerd en gecompenseerd, en het vermogen tot overkoppel is sterk;

· Hoog rendement, ongeveer 5% hoger dan dat van hetzelfde DC-aandrijfsysteem;

· Zorg ervoor dat het motorvermogen zonder oververhitting is; Laagfrequent groot koppel, 0,5 Hz 150% nominaal koppel;

· De reactiesnelheid van de servotrap, de fluctuatie is klein wanneer het belastingskoppel scherp verandert;

· Bied schroefbescherming via de koppelbegrenzingsfunctie;

· Het heeft een goede overbelastingscapaciteit en aanpassingsvermogen aan de omgeving, en heeft een hoge operationele betrouwbaarheid;

· Het volledig onafhankelijke luchtkanaalontwerp kan de weerstand tegen zware omstandigheden zoals olievervuiling, stof en vochtigheid aanzienlijk verbeteren;

04 Systeemintroductie:

In dit systeem drijft een D71 18,5 kW frequentieomvormer de 11 kW hoofdmotor van de schroefextruder aan. De frequentiereferentie van de hoofdmotoromvormer wordt door de PLC gegeven via de RS485-interface. Tijdens bedrijf kan de snelheid willekeurig worden aangepast op het aanraakscherm om de nauwkeurige snelheidsreferentie van de hoofdmotor te realiseren; tegelijkertijd leest de PLC de frequentie en stroom van de omvormer via MODBUS-communicatie.

05 Technische parameter:

06 Gebruik ter plaatse:

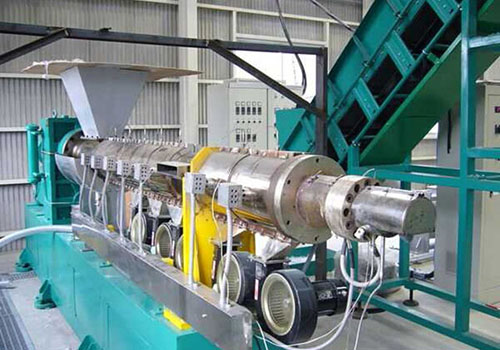

Afhankelijk van de ruimtesituatie ter plaatse is een omvormer uit de D71-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding

07 Hardloopresultaat:

Het schroefextruderbesturingssysteem met behulp van de D71-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

De precisie van de snelheidsregeling is hoog en de productieproducten zijn beter in overeenstemming met de vereisten;

Het systeem heeft een hoge snelheidsregelnauwkeurigheid, wat handig is voor personeel ter plaatse.

08 Klantvoordelen:

De omvormer en de spilmotor draaien stabiel, waardoor de onderhoudskosten worden verlaagd;

De uitgebreide beveiligingsfunctie van de omvormer zorgt voor productiecontinuïteit;

De productie van producten is beter in overeenstemming met de vereisten en het aantal defecten is aanzienlijk verminderd;

Het personeel ter plaatse is eenvoudiger te bedienen en heeft een hoge nauwkeurigheid bij het regelen van de snelheid.
