01 Inleiding:

De papierindustrie is een belangrijke sector van basisgrondstoffen die nauw verbonden is met de ontwikkeling van de nationale economie en sociale ondernemingen, en een belangrijke pijlerindustrie van de nationale economie van mijn land. Momenteel maakt meer dan 80% van de transmissieapparatuur van nieuwe papiermachines gebruik van AC-omvormers.

Raffinage is een zeer cruciaal onderdeel van de pulpproductie. De pulpproductielijn bestaat uit een reeks ondersteunende apparatuur. Om de productie-efficiëntie te verbeteren en de kwaliteit van de pulp te garanderen, heeft elk transmissieonderdeel een hoge mate van coördinatie nodig. Momenteel maakt de belangrijke transmissie van geavanceerde productielijnen gebruik van frequentieconversie. drijfveer. De D71-omvormer heeft een breed scala aan toepassingen in de papierindustrie.

02 Kenmerken:

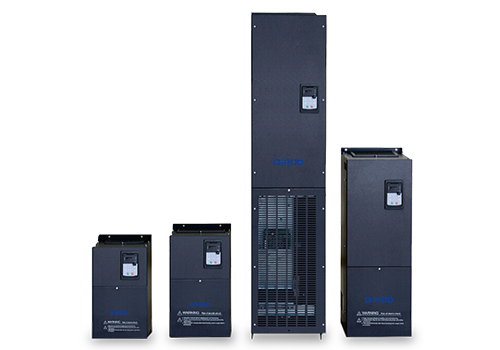

D71 is een aan de muur gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, het spanningsniveau van de inkomende lijnspanning is 380 V-480 V en de besturingsmethode is vectorregeling zonder snelheidssensor.

De D71 heeft een groot aantal besturingsapparaten, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren.

MODBUS-interface is de standaardconfiguratie van D71, er is geen optie vereist. Via MODBUS kan de D71 worden aangesloten op automatiseringssystemen op een hoger niveau.

03 Voordeel:

· Groot startkoppel, 1,5 keer het koppel bij open-lus 0,5 Hz, voldoet aan de eisen van de werking van de raffinaderij;

· Het heeft het voordeel van een snelle koppelrespons en wanneer de belasting fluctueert, is de stroomfluctuatie klein;

· Het heeft een goede overbelastingscapaciteit en aanpassingsvermogen aan de omgeving, en heeft een hoge operationele betrouwbaarheid;

· Aanpassingsvermogen van het superkrachtnet, vermogen tot fluctuaties in het elektriciteitsnet tot ± 15%, om de stabiliteit van de uitgangsspanning, stroom en snelheid te garanderen;

· Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

· Het heeft een sterk aanpassingsvermogen aan de omgeving en het volledig onafhankelijke luchtkanaalontwerp kan de weerstand tegen zware omgevingen zoals olievervuiling, stof en vochtige hitte aanzienlijk verbeteren.

04 Systeemintroductie:

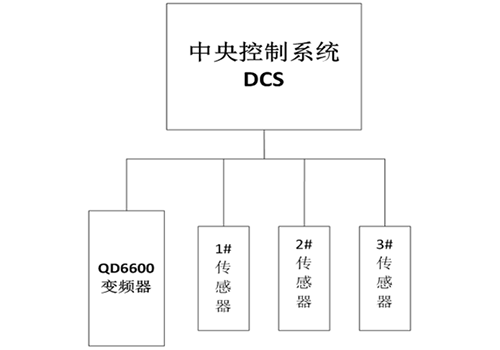

In dit systeem wordt de 110 kW-hoofdmotor van de raffinaderij aangedreven door de D71 110 kW-omvormer, en is het centrale besturingssysteem DCS verbonden met alle uitvoerende componenten en sensoren van de gehele productielijn om de veldomstandigheden van elk transmissiesysteem in realtime te bewaken. Het centrale besturingssysteem bestuurt de start-stop, frequentie-instelling, foutreset en andere opdrachten van alle omvormers, en verzamelt tegelijkertijd gegevens zoals stroom, spanning, busspanning en bedrijfsfrequentie van alle omvormers om elke omvormer in realtime te bewaken.

05 Technische parameter:

06 Gebruik ter plaatse:

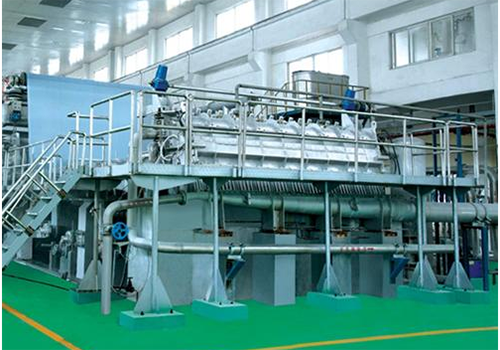

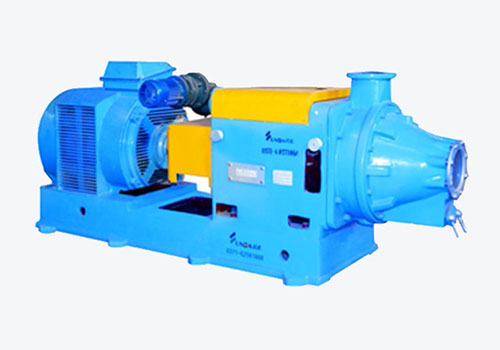

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de D71-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het besturingssysteem van de raffinaderij dat gebruik maakt van de D71-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

De voedingshoeveelheid wordt geregeld door de werkelijke bedrijfsstroom van de motor en heeft een overbelastingsvooralarmfunctie en een trip-free-functie, die de veiligheid van de motor en de continuïteit van de productie kunnen garanderen;

De economische voordelen zijn opmerkelijk, het energiebesparingseffect bedraagt ​​meer dan 20% en de volledige investering die door het frequentieomzettingscontrolesysteem wordt verhoogd, kan in meer dan een jaar worden terugverdiend.

08 Klantvoordelen:

Handige snelheidsregeling, die het uniform mengen van verf en medium kan garanderen; Verminder het verlies van de versnellingsbak, bespaar aanzienlijk op onderhoudskosten;

De uitgebreide beveiligingsfunctie van de frequentieomvormer zorgt voor productiecontinuïteit;

Online traploze snelheidsregeling, verschillende soorten gebruiken verschillende maalsnelheden;

De economische voordelen zijn aanzienlijk en de volledige investering die door het frequentieomzettingscontrolesysteem wordt verhoogd, kan in meer dan een jaar worden terugverdiend
