01 Inleiding:

Membraanpomp is een nieuw type transportmachine, momenteel het innovatieve type pomp in China, waarbij perslucht als krachtbron wordt gebruikt. Voor alle soorten corrosieve vloeistoffen, vloeistoffen met deeltjes, hoge viscositeit, vluchtige, brandbare en zeer giftige vloeistoffen kunnen ze worden uitgeput. Membraanpompen worden gebruikt in de aardolie-, chemische, non-ferrometaal-, voedsel-, elektronica-, keramiek-, textiel- en andere industrieën. Ze worden bij verschillende speciale gelegenheden geïnstalleerd om verschillende media af te zuigen die niet door conventionele pompen kunnen worden verpompt. Als industriële besturingsapparatuur heeft de RVE32-frequentieomvormer een breed scala aan toepassingen in membraanpompen.

02 Kenmerken:

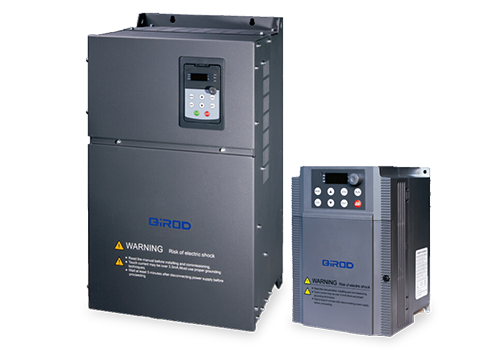

RVE32 is een aan de muur gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, het spanningsniveau van de inkomende lijnspanning is 380 V-480 V en de besturingsmethode is vectorregeling zonder snelheidssensor. RVE32 heeft een schat aan onderstations, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren. MODBUS-interface is standaardconfiguratie van RVE32, er is geen optie vereist. Via MODBUS kan de RVE32 worden aangesloten op automatiseringssystemen op een hoger niveau.

03 Voordeel:

· Zorg voor 250% van de nominale elektrische stroom tijdens werking en acceleratie met lage frequentie, wat voldoet aan de vereisten voor werking van de membraanpomp;

· Met de nauwkeurigheid van de snelheidsregeling bedraagt de regelnauwkeurigheid 0,2% en wordt een nauwkeurige snelheidsregeling bereikt;

· Het heeft het voordeel van een snelle koppelrespons en wanneer de belasting fluctueert, is de stroomfluctuatie klein;

· Goede EMC-elektromagnetische compatibiliteit, aangepast aan verschillende complexe omgevingen;

· Het heeft een goede overbelastingscapaciteit en aanpassingsvermogen aan de omgeving, en heeft een hoge operationele betrouwbaarheid;

· Het heeft een sterk aanpassingsvermogen aan de omgeving en het volledig onafhankelijke luchtkanaalontwerp kan de weerstand tegen zware omgevingen zoals olievervuiling, stof en vochtige hitte aanzienlijk verbeteren.

04 Systeemintroductie:

In het productiesysteem voor aluminiumoxide wordt de gekwalificeerde ruwe ertspulp via het membraan naar de hogedrukoplosser gepompt, de 55 kW-membraanpomp wordt aangedreven door een RVE32 75 kW-omvormer en het 4-20 mA-feedbacksignaal van de elektromagnetische slurry-debietmeter wordt naar de omvormer gestuurd. De gesloten-lusregeling wordt gerealiseerd op de feedbackpoort van de PI-regelaar, zodat de stroomsnelheid van de slurry binnen een bepaald bereik kan worden gewijzigd om de oplossnelheid van aluminiumoxide te garanderen.

05 Technische parameter:

06 Gebruik ter plaatse:

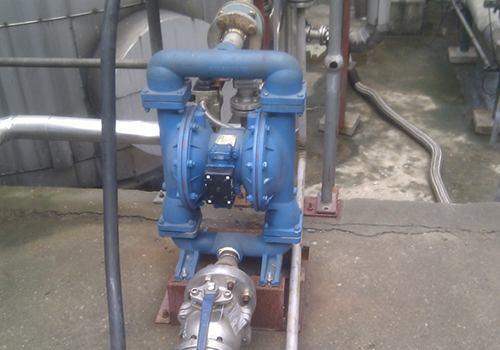

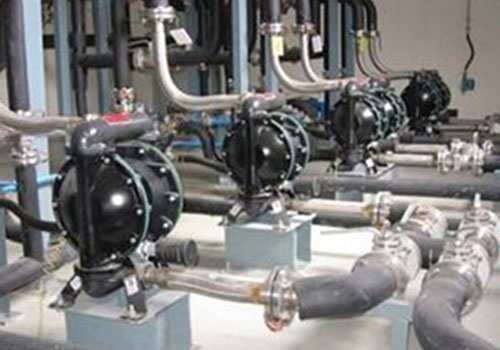

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de RVE32-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

De RVE32-omvormer is al meer dan drie jaar probleemloos op de membraanpomp gebruikt. De praktijk heeft uitgewezen dat de RVE32-omvormer prestaties levert op het gebied van kwaliteit en prestaties, en energie bespaart tijdens het snelheidsregeling. Het effect heeft gebruikers tastbare voordelen opgeleverd en een goede reputatie bij gebruikers opgebouwd.

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

Betrouwbare en stabiele werking, flexibele en gemakkelijke bediening, nauwkeurige bediening en hoge precisie;

Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

De economische voordelen zijn aanzienlijk en de kosten per eenheid product worden verlaagd.

08 Klantvoordelen:

Het garandeert volledig de nauwkeurige voeding van de membraanpomp, optimaliseert de productie-index aanzienlijk, verbetert de oplossnelheid van aluminiumoxide in de slurry en de productiecapaciteit van de apparatuur, en behaalt enorme economische voordelen;

De uitgebreide beveiligingsfunctie van de frequentieomvormer zorgt voor productiecontinuïteit;

De verbetering en optimalisatie van het technologieniveau van de apparatuur vermindert de onderhoudswerklast en de onderhoudskosten van de apparatuur aanzienlijk;

De economische voordelen zijn opmerkelijk, de kosten per eenheid product worden verlaagd en er ontstaan ​​goede sociale en economische voordelen.
