01 Inleiding:

Het concept van HVAC omvat verwarming, ventilatie en airconditioning, dus het heeft een breder concept dan centrale airconditioning. Het concept van energiebesparing in HVAC is niet het verminderen van het milieu of het onderdrukken van de energievraag in ruil voor energiebesparing, maar het verbeteren van de energie-efficiëntie van gebouwen door de toepassing van geïntegreerde resource planning (IRP) methoden en energievraagzijdebeheer (DSM) technieken, met beperkte hulpbronnen- en energieverbruikkosten om sociale en economische efficiëntie te verkrijgen om aan de groeiende milieubehoeften te voldoen. De D71-omvormer wordt veel gebruikt in verwarmings-, ventilatie- en airconditioningsystemen op luxe locaties zoals luchthavens, radio- en televisiegebouwen, ziekenhuizen en metro's.

02 Kenmerken:

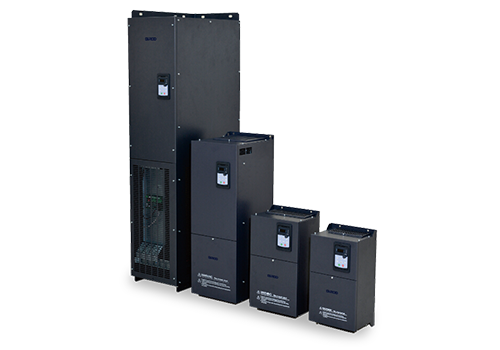

D71 is een aan de muur gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, het spanningsniveau van de inkomende lijnspanning is 380 V-480 V en de besturingsmethode is vectorregeling zonder snelheidssensor.

De D71 heeft een groot aantal besturingsapparaten, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren.

MODBUS-interface is de standaardconfiguratie van D71, er is geen optie vereist. Via MODBUS kan de D71 worden aangesloten op automatiseringssystemen op een hoger niveau.

03 Voordeel:

· Goede koppelprestaties bij lage frequentie (1,5 keer de koppeluitvoer bij open lus 0,5 Hz), laagfrequent hoog koppel;

· Het heeft het voordeel van een snelle koppelrespons en wanneer de belasting fluctueert, is de stroomfluctuatie klein;

· Het heeft een goede overbelastingscapaciteit en aanpassingsvermogen aan de omgeving, en heeft een hoge operationele betrouwbaarheid;

· Aanpassingsvermogen van het superkrachtnet, vermogen tot fluctuaties in het elektriciteitsnet tot ± 15%, om de stabiliteit van de uitgangsspanning, stroom en snelheid te garanderen;

· 15 kW en meer zijn uitgerust met standaard DC-reactoren, die goed presteren op het gebied van harmonische controle en stabiliteit, waardoor klanten hardwarekosten kunnen besparen;

· Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

· Het heeft een sterk aanpassingsvermogen aan de omgeving en het volledig onafhankelijke luchtkanaalontwerp kan de weerstand tegen zware omgevingen zoals olievervuiling, stof en vochtige hitte aanzienlijk verbeteren.

04 systeemintroductie:

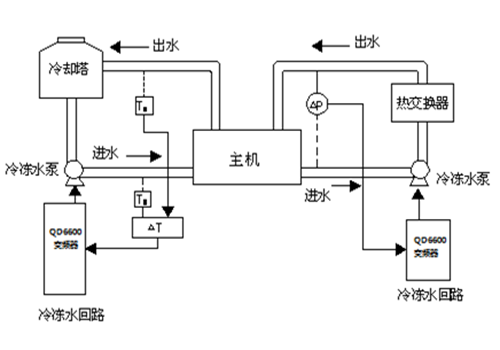

In dit systeem worden twee gekoeldwaterpompen van 110 kW aangedreven door twee D71-omvormers van 110 kW, en er zijn ook verschillende D71-omvormers die ventilatoren aandrijven (inclusief binnenventilatoren en koeltorenventilatoren). In het gekoeldwatercirculatiesysteem worden het signaal 1 (temperatuursignaal of druksignaal) van het waterinlaatcircuit en het signaal 2 (temperatuursignaal of druksignaal) van het wateruitlaatcircuit naar de analoge module gestuurd om het analoge feedbacksignaal van de omvormer te verkrijgen. Door de ingebouwde PID-functie van de omvormer wordt de automatische regeling met gesloten lus gerealiseerd.

05 Technische parameter:

06 Gebruik ter plaatse:

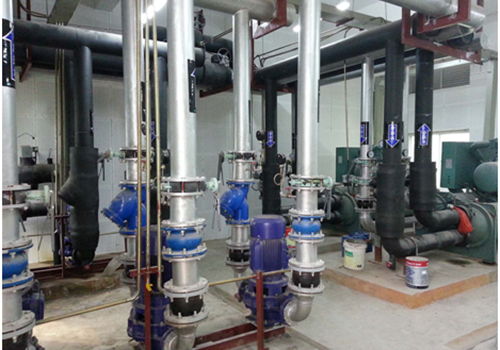

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de D71-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het regelsysteem voor verwarming, ventilatie en airconditioning met behulp van de D71-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

Het centrale airconditioningsysteem maakt gebruik van frequentieomzetting met gesloten lus, met snelle dynamische respons en hoge mate van automatisering, en het hele systeem realiseert digitale en intelligente besturing;

De economische voordelen zijn opmerkelijk: het basisenergiebesparende effect bedraagt ​​35% tot 55%, en de volledige investering die wordt verhoogd door het frequentieomzettingscontrolesysteem kan in meer dan een jaar worden terugverdiend.

08 Klantvoordelen:

Automatische PID-regeling met gesloten lus vermindert de werklast van de werknemer en verbetert de werkefficiëntie;

Lagere motorverliezen en onderhoudskosten;

De uitgebreide beveiligingsfunctie van de frequentieomvormer zorgt voor productiecontinuïteit;

Verminder het loopgeluid van de waterpomp en verbeter het comfort van het gebouw;

De economische voordelen zijn aanzienlijk en de volledige investering die door het frequentieomzettingscontrolesysteem wordt verhoogd, kan in meer dan een jaar worden terugverdiend.
