01 Inleiding:

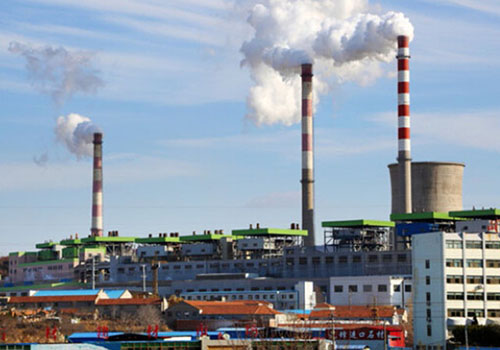

De winter in Noord-China is lang en koud, en verwarmingsmethoden zoals verwarming en geothermie zijn voor de mensen hier het belangrijkste middel geworden om de kou in de winter buiten te houden. De thermische elektriciteitscentrale transporteert de oververhitte stoom naar elk warmtewisselingsstation via de stoomtransmissiepijpleiding. In het warmtewisselaarstation verwarmt de stoom het verwarmingswater via de warmtewisselaar, en de circulatiepomp stuurt het warme water via de verwarmingsleiding naar het secundaire netwerk en de verschillende warmtewisselaars. gebruiker. De D71-omvormer van Shanghai Qidian wordt veel gebruikt in gemeentelijke gebieden, zoals verwarming, HVAC, waterwerken en rioolwaterzuiveringsinstallaties. Onze producten en oplossingen hebben opmerkelijke energiebesparende effecten, een veilige en betrouwbare werking en zijn de garantie voor de stabiele werking van het gemeentelijk systeem.

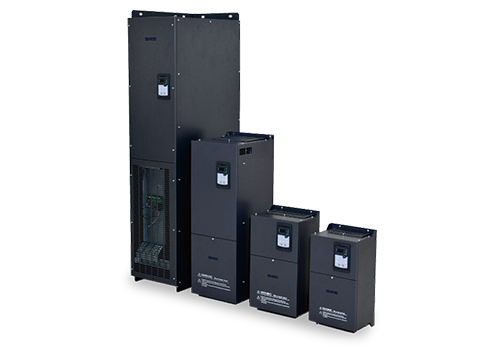

02 Kenmerken:

D71 is een aan de muur gemonteerde omvormer met een vermogensbereik van 0,75 kW-500 kW, en de spanningsniveauregelmodus van de inkomende lijnspanning is 380 V-480 V, wat een vectorregeling is zonder snelheidssensor. De snelheidssensorloze vectorregeling is vooral geschikt voor ventilatoren en pompen. De snelheidssensorloze vectorregeling heeft niet alleen een snelheidsgesloten lus, maar ook een stroomgesloten lus, en de stabiele stroom van de motor is stabieler.

De D71 heeft een groot aantal clientterminals, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge ingang Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren. MODBUS-interface is de standaardconfiguratie van D71, er is geen optie vereist. Via MODBUS kan de D71 worden aangesloten op automatiseringssystemen op een hoger niveau. De omvormer uit de D71-serie heeft een ingebouwde PID-functie, de bediening is flexibeler en er zijn veel manieren om de interface te besturen.

04 Systeemintroductie:

In dit systeem wordt een D71 110KW frequentieomvormer gebruikt om een 110KW warmtenetcirculatiepomp aan te drijven. Door het temperatuurverschil tussen de totale uitvoer- en retourwatertemperatuur van het systeem te verzamelen en het temperatuurverschil van de retourwatertemperatuur van het gebruikerssysteem in elk gebied te vergelijken met het systeemontwerptemperatuurverschil, wordt de snelheid van de circulatiepomp automatisch aangepast door de ingebouwde PID-functie van de omvormer om de aanpassing van de totale stroom en temperatuur van het systeem te realiseren.

05 Technische parameter:

06 Gebruik ter plaatse:

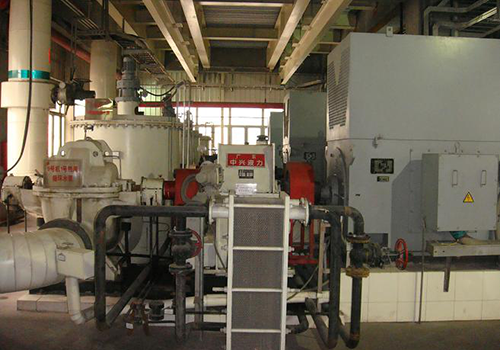

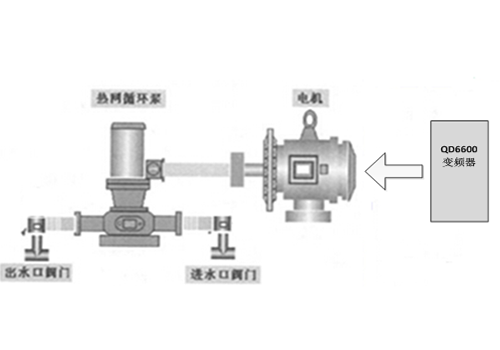

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de D71-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het circulatiewaterpompsysteem voor het verwarmingsnetwerk met behulp van de D71-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het besturingsapparaat werkt betrouwbaar en heeft een laag uitvalpercentage;  Door de automatische PID-aanpassing wordt het fenomeen van ongelijkmatige verwarming en koeling van elk station in het verwarmingsnetwerk geëlimineerd;

Realiseer onbemande productie, verminder de arbeidsintensiteit aanzienlijk en verbeter de productie-efficiëntie;

De economische voordelen zijn aanzienlijk en alle toegenomen investeringen kunnen in meer dan een jaar worden terugverdiend.

08 Klantvoordelen:

De verwarming en koeling van elk station in het verwarmingsnetwerk is uniform, waardoor de verwarmingsbehoeften van de afgelegen klanten worden gewaarborgd en de oververhitting van de nabije klanten wordt vermeden.

Realiseer onbemande productie en verbeter de productie-efficiëntie;

De mechanische impact wordt verminderd, wat de onderhoudskosten aanzienlijk bespaart;

Het energiebesparende effect is opmerkelijk en de verhoogde investering kan in ruim een ​​jaar volledig worden terugverdiend.
