01 Inleiding:

Roterende snijmachine is een van de belangrijkste apparatuur voor de productie van multiplex. Het is verdeeld in op kaarten gebaseerde roterende snijmachines en niet-kaart roterende snijmachines. Met de vooruitgang van de technologie wordt digitale servobesturingstechnologie ook toegepast op de productie van roterende snijmachines. De rotatiefrees roteert de resterende houtkern opnieuw, zodat de grondstoffen volledig worden benut. Shanghai Qidian heeft onafhankelijk een reeks systemen ontwikkeld die geschikt zijn voor verschillende soorten roterende snijmachines op de markt. Na praktische toepassing in Shandong, Hebei, Guangxi, Jiangxi en andere plaatsen heeft het de zorgen van veel machinefabrikanten over de numerieke besturing en automatisering van roterende snijapparatuur opgelost. vereisten.

02 Kenmerken:

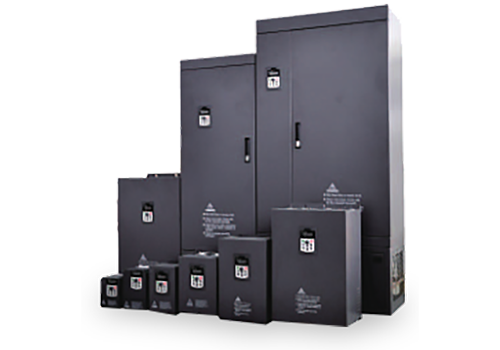

D51 is een aan de muur gemonteerde omvormer, het vermogensbereik is 3KW-15KW, de inkomende lijnspanning is 380V-480V en de besturingsmodus is vectorbesturing zonder snelheidssensor en vectorbesturing met gesloten lus.

03 Voordeel:

· Heeft laagfrequente koppelkarakteristieken, 0,5 Hz 180% nominaal koppel;

· Voor complexe roterende snijobjecten heeft het voldoende startkoppel om ervoor te zorgen dat de motor een sterke snijkracht en uniforme output heeft tijdens zwaar snijden op lage snelheid;

· Het heeft een nauwkeurigheid van de snelheidsregeling, de regelnauwkeurigheid is 0,2%, realiseert een nauwkeurige snelheidsregeling, zorgt voor de soepelheid van het roterende snijden en het snelle stop- en herstartwerk, wat vergelijkbaar is met geïmporteerde omvormers;

· De koppelrespons heeft slechts 20 ms nodig, waardoor een snelle respons wordt gerealiseerd en de algehele bedrijfsstatus stabieler is;

· Goede overbelastingscapaciteit en aanpassingsvermogen aan de omgeving, hoge operationele betrouwbaarheid;

· Uitstekende AVR-functie, super-grid-aanpassingsvermogen, houdt het uitgangskoppel constant in het geval van spanningsschommelingen, en kan voldoen aan de normale werking van roterend snijden wanneer de nominale spanning hoger is dan 60℅;

· Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

· Het heeft een sterk aanpassingsvermogen aan de omgeving en het volledig onafhankelijke luchtkanaalontwerp kan de weerstand tegen zware omgevingen zoals olievervuiling, stof en vochtige hitte aanzienlijk verbeteren.

04 Systeemintroductie:

In dit systeem wordt de roterende snijmachine aangedreven door de D51-frequentieomvormer, is de bedrading van het besturingssysteem eenvoudig, is er geen externe controller nodig, worden alle functies gerealiseerd door de ingebouwde frequentieomvormer en is het hele systeem economisch en betrouwbaar. Het gebruik van de roterende encoder als afstandsmeetsensor kan de meetnauwkeurigheid verbeteren tot 0,01 mm; Door de roterende encoder te gebruiken om de werkelijke snelheid van de rol te meten, kan de fout worden vermeden die wordt veroorzaakt door de onstabiele roosterspanning op de dikte van het roterende snijwerk.

05 Technische parameter:

06 Gebruik ter plaatse:

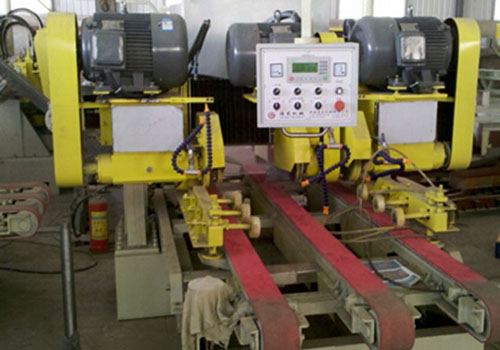

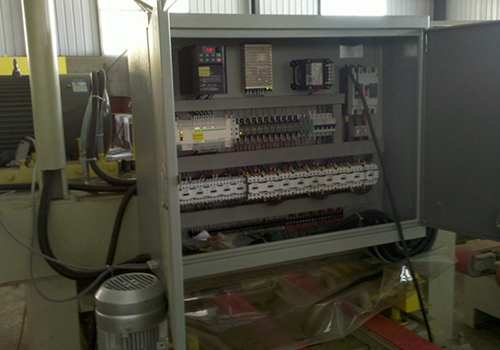

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de D51-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het besturingssysteem van de roterende snijmachine met behulp van de D51-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

De technologische parameters van roterende snijmachines worden online ingesteld en de snijdikte is continu instelbaar om aan verschillende markteisen te voldoen;

De precisie van de snelheidsregeling is hoog en de productieproducten zijn beter in overeenstemming met de vereisten.

08 Klantvoordelen:

De dikte van het roterende snijden is uniform, het oppervlak is glad en er wordt voldaan aan de procesvereisten;  De uitgebreide beveiligingsfunctie van de omvormer kan de productie garanderen, zelfs als het elektriciteitsnet fluctueert, en de continuïteit van de productie maximaliseren;  Verbeter de productie-efficiëntie en het houtgebruik, bescherm het milieu en bespaar productiekosten.
