01 Inleiding:

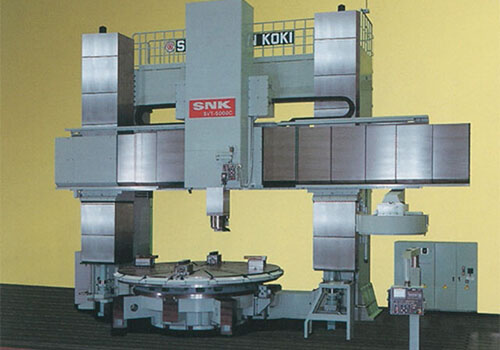

Verticale draaibanken zijn grote mechanische apparaten die worden gebruikt voor het verwerken van grote en zware werkstukken met grote radiale afmetingen en relatief kleine axiale afmetingen en complexe vormen. Zoals het cilindrische oppervlak, het eindoppervlak, het conische oppervlak, het cilindrische gat, het conische gat, enz. Van verschillende schijven, wielen en hulzen. Met behulp van extra apparaten zijn draadsnijden, boldraaien, profileren, frezen en slijpen ook mogelijk. De spil van grote werktuigmachines wordt bestuurd door een RVE32-omvormer om een ​​stabiele snelheidsregeling te bereiken, met goede laagfrequente koppelkarakteristieken en een hoge reactiesnelheid. Snel remmen en stoppen wordt gerealiseerd door remeenheid en remweerstand.

02 Kenmerken:

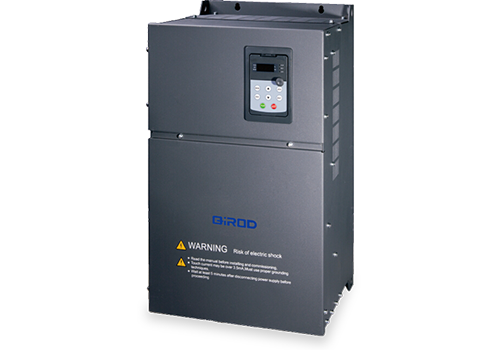

RVE32 is een aan de muur gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, het spanningsniveau van de inkomende lijnspanning is 380 V-480 V en de besturingsmethode is vectorregeling zonder snelheidssensor. RVE32 heeft een groot aantal besturingsapparaten, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren.

MODBUS-interface is standaardconfiguratie van RVE32 zonder optie. Via MODBUS kan de RVE32 worden aangesloten op automatiseringssystemen op een hoger niveau.

03 Voordeel:

· Zorg voor een nominaal koppel van 0,5 Hz 150%, eenvoudig starten van de spilmotor;

· Met de nauwkeurigheid van de snelheidsregeling bedraagt de regelnauwkeurigheid 0,2% en wordt een nauwkeurige snelheidsregeling bereikt;

· Met een goede veldverzwakkingsregeling kan een nauwkeurige controle worden bereikt, zelfs bij hoge frequentie;

· Het heeft het voordeel van een snelle koppelrespons en wanneer de belasting fluctueert, is de stroomfluctuatie klein;

· Het heeft een goede overbelastingscapaciteit en aanpassingsvermogen aan de omgeving, en heeft een hoge operationele betrouwbaarheid;

· Superieure AVR-functie, super grid-aanpassingsvermogen, gegarandeerde uitgangsspanning, stroom- en snelheidsstabiliteit;

· Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzetting, overstroombeveiliging en limiet effectief verminderen om de productiecontinuïteit te garanderen;

· Het heeft een sterk aanpassingsvermogen aan de omgeving en het volledig onafhankelijke luchtkanaalontwerp kan de weerstand tegen zware omgevingen zoals olievervuiling, stof en vochtige hitte aanzienlijk verbeteren.

04 Systeemintroductie:

Bij dit systeem wordt de spindel van een verticale draaibank van 55 kW aangedreven door een RVE32 frequentieomvormer van 75 kW, en wordt een snelle remstop gerealiseerd via een externe remeenheid en remweerstand. Snijden met constante snelheid wordt bereikt door vectorregeling met open lus, en de snelheidsvariatie veroorzaakt door belastingsveranderingen is zeer klein. De omvormer wordt gestart via de bedieningsterminal en de gegeven snelheid wordt geregeld door het 0-10V analoge spanningssignaal van het besturingssysteem. Wanneer de motor op 70 Hz draait, is de snelheidsfluctuatie minder dan 1 rpm en is de stroomfluctuatie minder dan 1 A, waardoor een nauwkeurige snelheidsregeling wordt gerealiseerd.

05 Technische parameter:

06 Gebruik ter plaatse:

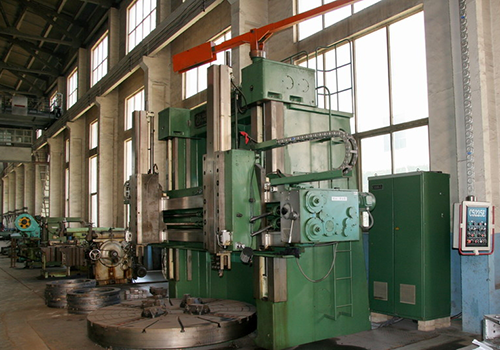

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de RVE32-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het verticale draaibankbesturingssysteem met behulp van de RVE32-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

De precisie van de snelheidsregeling is hoog en de productieproducten zijn beter in overeenstemming met de vereisten; Het verticale draaibankbesturingssysteem met behulp van de QD6000-omvormer is al meer dan drie jaar in gebruik en heeft goede economische voordelen en resultaten opgeleverd.

08 Klantvoordelen:

De omvormer en de spilmotor draaien stabiel, waardoor de onderhoudskosten worden verlaagd;

De uitgebreide beveiligingsfunctie van de omvormer zorgt voor productiecontinuïteit;

De productie van producten is beter in overeenstemming met de vereisten en het aantal defecten is aanzienlijk verminderd.
