01 Inleiding:

Numeriek bestuurde werktuigmachines, kortweg CNC-werktuigmachines genoemd, zijn mechatronische producten waarin al 30 jaar mechanische, elektrische, hydraulische, pneumatische, micro-elektronica en informatietechnologieën zijn geïntegreerd. De spindel en elk voedingssysteem worden aangedreven door hun respectievelijke motoren. Met de ontwikkeling van de snelheidsregelingstechnologie voor frequentieomzetting wordt de spil van de CNC-werktuigmachine aangedreven door de frequentieomvormer, die goed aan de werkbehoeften kan voldoen. Qidian frequentieomvormer RVE32 heeft een breed scala aan toepassingen in CNC-bewerkingsmachines en heeft goede economische en sociale voordelen behaald.

02 Kenmerken:

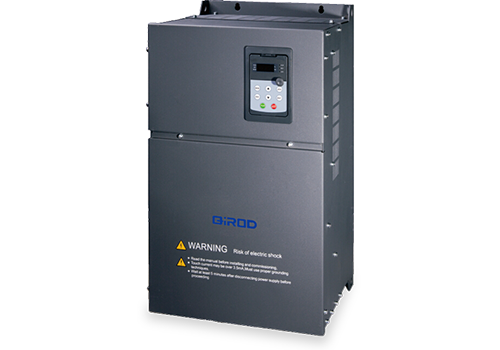

RVE32 is een aan de muur gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, het spanningsniveau van de inkomende lijnspanning is 380 V-480 V en de besturingsmethode is vectorregeling zonder snelheidssensor.

RVE32 heeft een schat aan onderstations, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren.

MODBUS-interface is standaardconfiguratie van RVE32, er is geen optie vereist. Via MODBUS kan de RVE32 worden aangesloten op automatiseringssystemen op een hoger niveau.

03 Voordeel:

· Groot startkoppel, levert 0,5 Hz 150% nominaal koppel, eenvoudig starten van de spilmotor;

· Het heeft het voordeel van een snelle koppelrespons en wanneer de belasting fluctueert, is de stroomfluctuatie klein;

· Het heeft een goede overbelastingscapaciteit en aanpassingsvermogen aan de omgeving, en heeft een hoge operationele betrouwbaarheid;

· Met de nauwkeurigheid van de snelheidsregeling is de regelnauwkeurigheid 0,2% en wordt een nauwkeurige snelheidsregeling gerealiseerd;

· Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

· Het heeft een sterk aanpassingsvermogen aan de omgeving en het volledig onafhankelijke luchtkanaalontwerp kan de weerstand tegen zware omgevingen zoals olievervuiling, stof en vochtige hitte aanzienlijk verbeteren.

04 Systeemintroductie:

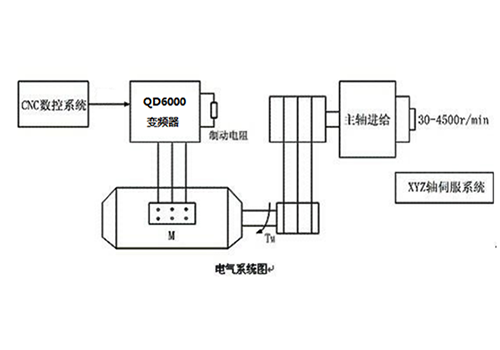

In dit systeem wordt de 4 kW CNC-werktuigmachineas aangedreven door de RVE32 5,5 kW-omvormer, en het snelle remmen en stoppen wordt gerealiseerd via de externe remeenheid en remweerstand. De snelheidsvariatie veroorzaakt door de belastingsverandering is zeer klein door de vectorregeling met open lus.

05 Technische parameter:

06 Gebruik ter plaatse:

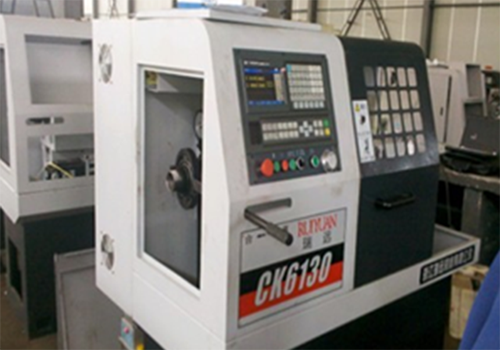

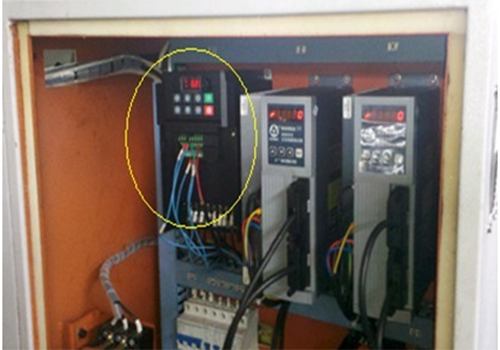

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de RVE32-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het CNC-besturingssysteem voor bewerkingsmachines met behulp van de RVE32-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

Real-time monitoring en controle van de uitgangsstroom, met goede dynamische responsmogelijkheden en betere kwaliteit van de geproduceerde producten;

Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

Uitstekende koppelkarakteristieken bij lage frequentie, stabiele werking bij nominaal koppel bij lage snelheid.

08 Klantvoordelen:

De omvormer en de spilmotor draaien stabiel, waardoor de onderhoudskosten worden verlaagd; Lagere motorverliezen en onderhoudskosten;

De uitgebreide beveiligingsfunctie van de omvormer zorgt voor productiecontinuïteit;

De productie van producten is beter in overeenstemming met de vereisten en het aantal defecten is aanzienlijk verminderd.
