01 Inleiding:

Bouwlift is een onmisbare verticale transportuitrusting bij de constructie van moderne hoogbouw. Het speelt met name een uiterst belangrijke rol bij de bouw van hoogbouw en superhoge gebouwen, en speelt een onvervangbare rol bij het waarborgen van de bouwperiode en de veiligheid, het verlagen van de bouwkosten en het verminderen van de arbeidsintensiteit. De RVE32-omvormer heeft goede prestaties en een energiebesparend effect bij het gebruik van bouwliften.

02 Kenmerken:

RVE32 is een aan de muur gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, het spanningsniveau van de inkomende lijnspanning is 380 V-480 V en de besturingsmethode is vectorregeling zonder snelheidssensor. RVE32 heeft een schat aan onderstations, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren. MODBUS-interface is standaardconfiguratie van RVE32, er is geen optie vereist. Via MODBUS kan de RVE32 worden aangesloten op automatiseringssystemen op een hoger niveau.

03 Voordeel:

· Het heeft laagfrequente koppelkarakteristieken en kan een nominaal koppel van 0,5 Hz en 150% leveren;

· Betrouwbare remcontrole, veilig en betrouwbaar;

· Meertraps snelheidsaanpassing om de functie van snelle lichte belastingssnelheid en langzame zware belastingssnelheid te realiseren;

· Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

· Het heeft een sterk aanpassingsvermogen aan de omgeving en het volledig onafhankelijke luchtkanaalontwerp kan de weerstand tegen zware omgevingen zoals olievervuiling, stof en vochtige hitte aanzienlijk verbeteren.

04 Systeemintroductie:

In dit systeem wordt het hoofdcircuitgedeelte van de motor aangedreven door de RVE32 37KW-omvormer. Het hele systeem wordt bestuurd door de RVE32-frequentieomvormer en de rijsnelheid gebruikt twee snelheden om de functie van snelle lichte belastingssnelheid en langzame zware belastingssnelheid te realiseren. Voer een groep relaisremsignalen uit om het openen en sluiten van de motorrem te regelen.

05 Technische parameter

06 Gebruik ter plaatse:

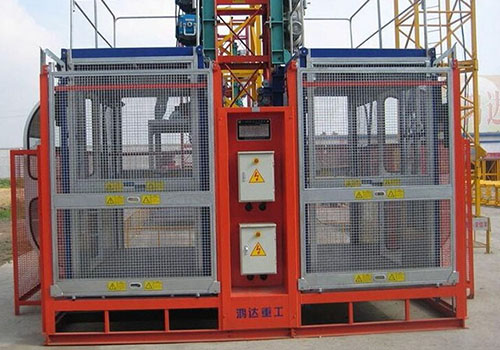

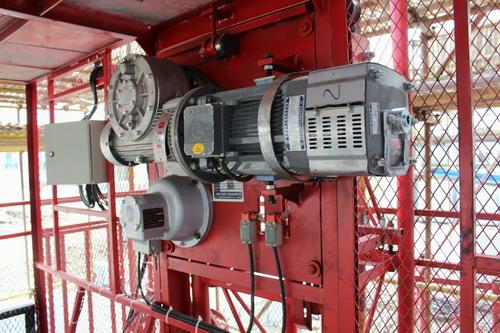

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de RVE32-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het liftbesturingssysteem met behulp van de RVE32-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd.

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

* Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

*Er is geen sprake van een "slip hook"-fenomeen wanneer het hefgewicht verschillend is wanneer de last start en stopt;

*De functies voor versnelling van lichte belasting en detectie van los touw voldoen aan de eisen van de klant om de productie-efficiëntie en veiligheid te verbeteren.

08 Klantvoordelen:

Nauwkeurige snelheidsregeling verbetert de productie-efficiëntie;

Verminder de slijtage van tandwielen van apparatuur en verlaag de onderhoudskosten;

Veilige en betrouwbare prestaties om de veiligheid van productieactiviteiten te garanderen;
