01 Inleiding:

Met de ontwikkeling van energietechnologie en de verbetering van de snelheidsregelingstechnologie voor frequentieomzetting heeft de intelligente watertoevoercontrolemethode met snelheidsregeling voor frequentieomzetting als kern de vorige watervoorzieningsmethode van het schakelen tussen meerdere pompen en klepafstelling vervangen. Tijdens de snelheidsregeling met variabele frequentie kan de startstroom worden beperkt binnen de nominale stroom, waardoor de impact op het elektriciteitsnet tijdens het starten wordt vermeden. Door de soepele start van de pomp wordt de gemiddelde snelheid bij normaal bedrijf verlaagd, waardoor de levensduur van apparatuur zoals pompen en kleppen wordt verlengd. Tegelijkertijd kan het het waterslageffect bij het starten en stoppen elimineren. Met zijn stabiele prestaties, eenvoudige bedieningsmodus en functie zorgt de frequentieomvormer ervoor dat het watervoorzieningssysteem elektriciteit, water en mankracht kan besparen en uiteindelijk het doel van een zeer efficiënte werking kan bereiken.

02 Kenmerken:

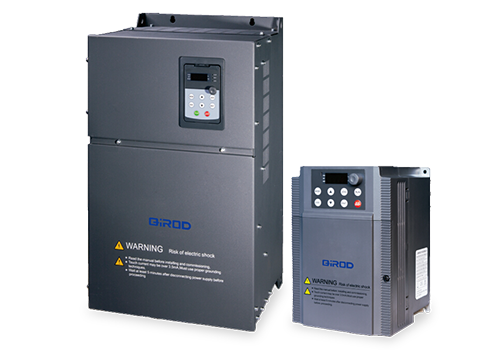

RVE32 is een in een kast gemonteerde omvormer, het vermogensbereik is 0,75 kW ~ 500 kW, de inkomende spanning is 380 V ~ 480 V en de besturingsmethoden zijn sensorloze vectorbesturing en vectorbesturing. De snelheidssensorloze vectorregeling is een soort vectorregeling, maar er is geen snelheidssensor en de snelheidsfeedbackwaarde van de motor wordt geschat door de berekening van het motormodel. De regelnauwkeurigheid en dynamische prestaties van de vectorregeling zonder snelheidssensor zijn niet zo goed als de vectorregeling met gesloten snelheidslus, maar het heeft ook de voordelen van een eenvoudig systeem, geen noodzaak om snelheidssensoren te onderhouden en een lage prijs, vooral voor ventilatoren en pompen. De traditionele V/f-regeling heeft ook geen snelheidssensor nodig, maar bij krachtige ventilator- en pompmotoren, zoals V/f-regeling zonder stroomlusregeling, kunnen gemakkelijk stroomschommelingen worden veroorzaakt. De snelheidssensorloze vectorregeling heeft niet alleen een snelheidsgesloten lus, maar ook een stroomgesloten lus, en de stabiele stroom van de motor is stabieler.

RVE32 heeft een groot aantal clientterminals, waaronder 8 digitale ingangen (LI1~LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren. MODBUS-interface is standaardconfiguratie van RVE32, er is geen optie vereist. Via MODBUS kan de RVE32 worden aangesloten op automatiseringssystemen op een hoger niveau.

De omvormer uit de RVE32-serie heeft een ingebouwde PID-functie, die flexibeler in gebruik is. Er zijn veel manieren om de interface te besturen, die bedraad of communicatief kunnen zijn.

04 Systeemintroductie:

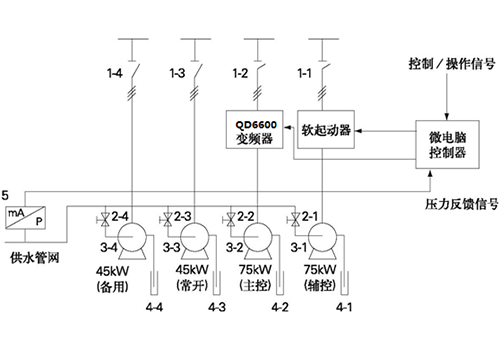

In dit systeem worden drie diepe bronpompen gebruikt en één 45 kW diepe bronpomp wordt gebruikt als een normaal open pomp om de basiswatervoorzieningsfunctie te behouden. Als hoofdregelpomp wordt een diepe bronpomp van 75 kW gebruikt en er is een automatische watertoevoercontrole-inrichting met constante druk van de frequentieomvormer geïnstalleerd. Wanneer het waterverbruik verandert, wordt de snelheid van de pomp aangepast om een ​​watervoorziening met constante druk van het waterleidingnet te realiseren. Er is een 75kW diepe bronpomp geïnstalleerd met een set volledig digitale. De softstartcontroller van de AC-motor wordt gebruikt als hulpbesturingspomp. Wanneer het watertoevoervolume sterk verandert en de hoofdregelpomp op volle frequentie (of frequentie) heeft gewerkt, kan niet gegarandeerd worden dat de druk van het watertoevoerleidingnetwerk constant is. De controller zorgt ervoor dat de hulpbesturingspomp start (of stopt) en vervolgens draait de hoofdbesturingspomp met variabele snelheid om de waterdruk van het leidingnetwerk aan te passen om deze constant te houden.

1- Aan/uit-schakelaar 2- Eenrichtingswaterklep 3- Pompreactantie 4- Diepe bronwaterbron 5- Druksensor

05 Technische parameter:

06 Gebruik ter plaatse:

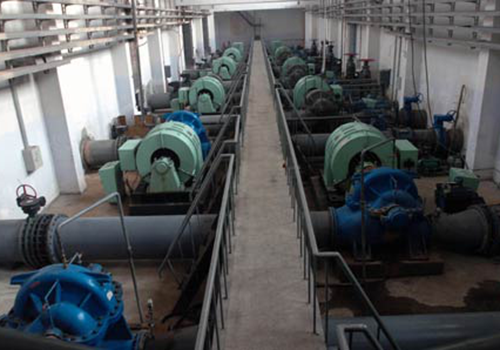

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de RVE32-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het watervoorzieningssysteem met constante druk dat gebruik maakt van de RVE32-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het besturingsapparaat werkt betrouwbaar en heeft een laag uitvalpercentage;

De watertoevoerdruk is stabiel, waardoor de nadelen worden geëlimineerd van hoogbouwhuishoudens die de watertoevoer afsluiten tijdens piekwaterverbruik en overmatige leidingdruk tijdens waterdalperioden;

Los het probleem op van het verwijderen van zand wanneer de pomp is ingeschakeld en het overloopprobleem tijdens bedrijf;

De economische voordelen zijn opmerkelijk en uit de daadwerkelijke bedrijfsstatistieken blijkt dat er in één jaar 432.600 kWh aan elektriciteit kan worden bespaard. Berekend op 0,3 yuan per kilowattuur kan ongeveer 129.800 yuan aan elektriciteitskosten worden bespaard. In meer dan een jaar tijd kunnen alle toegenomen investeringen in het automatische controlesysteem voor watervoorziening met constante druk worden terugverdiend.

08 Klantvoordelen:

De waterdruk van het waterleidingnetwerk is stabiel en verandert niet met de verandering van het waterverbruik, wat de kwaliteit van de watervoorziening verbetert;

Het vermijdt het fenomeen van stromend water en waterlekkage veroorzaakt door de abnormale toename van de waterdruk in het waterleidingnetwerk, en verlaagt de onderhoudskosten;

Het energiebesparende effect is opmerkelijk en de toegenomen investeringen in het watervoorzieningssysteem met constante druk kunnen in meer dan een jaar volledig worden terugverdiend;

De verspilling van waterbronnen wordt vermeden en de verdere uitbreiding van het trechtergebied van de waterpeildaling, gevormd door overmatige exploitatie van grondwater, wordt voorkomen.
