01 Inleiding:

Watervoorraden zijn een belangrijke factor voor de economische ontwikkeling en duurzame sociale ontwikkeling, en het zuiveringspercentage van stedelijk rioolwater is een belangrijk symbool geworden van de vraag of een regio beschaafd is of niet. De ernstige vervuiling en de toenemende schaarste aan waterbronnen zijn nu overal ter wereld een onderwerp van zorg geworden. Met de ontwikkeling van de economie in China is de hoeveelheid stedelijk rioolwater en industrieel afvalwater sterk toegenomen, waardoor er een enorme marktruimte ontstaat voor de waterbehandelingsindustrie. In rioolwaterzuiveringsinstallaties vormen de beluchtingsblazer en de dompelpomp de kernuitrusting van de rioolwaterzuivering. De RVE32-omvormer heeft een breed scala aan toepassingen in de rioolwaterzuivering en heeft goede economische en sociale voordelen opgeleverd.

02 Kenmerken:

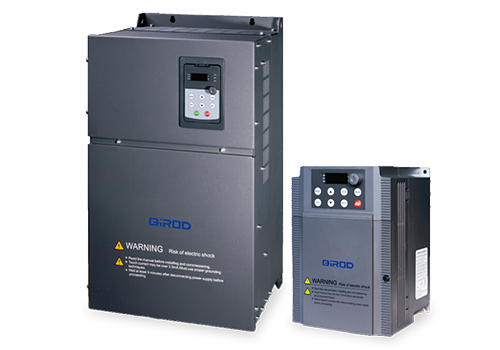

RVE32 is een aan de muur gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, het spanningsniveau van de inkomende lijnspanning is 380 V-480 V en de besturingsmethode is vectorregeling zonder snelheidssensor.

RVE32 heeft een schat aan onderstations, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren.

MODBUS-interface is standaardconfiguratie van RVE32, er is geen optie vereist. Via MODBUS kan de RVE32 worden aangesloten op automatiseringssystemen op een hoger niveau.

03 Voordeel:

· Groot startkoppel, 1,5 keer het koppel bij open-lus 0,5 Hz, voldoet aan de vereisten voor werking van een dompelpomp;

· Het heeft het voordeel van een snelle koppelrespons en wanneer de belasting fluctueert, is de stroomfluctuatie klein;

· Het heeft een goede overbelastingscapaciteit en aanpassingsvermogen aan de omgeving, en heeft een hoge operationele betrouwbaarheid;

· Aanpassingsvermogen van het superkrachtnet, vermogen tot fluctuaties in het elektriciteitsnet tot ± 15%, om de stabiliteit van de uitgangsspanning, stroom en snelheid te garanderen;

· Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

· Het heeft een sterk aanpassingsvermogen aan de omgeving en het volledig onafhankelijke luchtkanaalontwerp kan de weerstand tegen zware omgevingen zoals olievervuiling, stof en vochtige hitte aanzienlijk verbeteren.

04 Systeemintroductie:

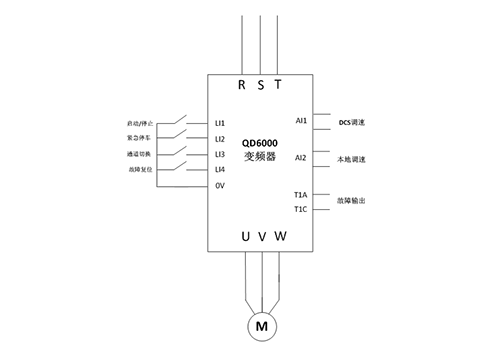

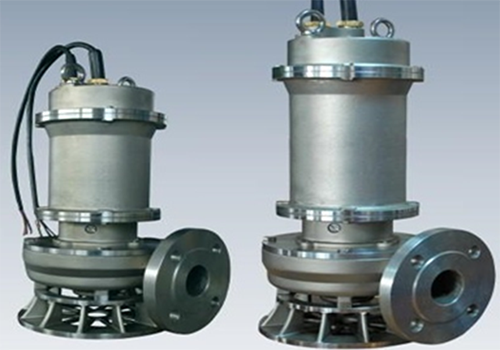

Bij dit systeem wordt de hoofdmotor van de 110KW dompelpomp aangedreven door de RVE32 110KW omvormer, die centraal wordt aangestuurd door het DCS systeem in de centrale computerruimte, maar ook lokaal kan worden bediend.

05 Technische parameter:

06 Gebruik ter plaatse:

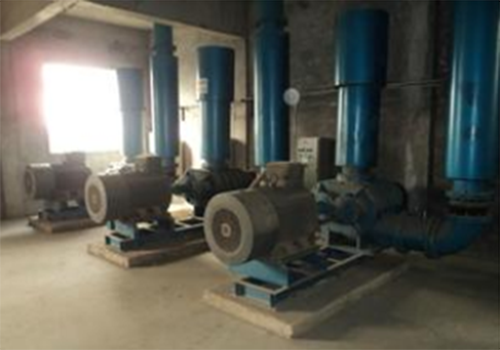

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de RVE32-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het dompelpompbesturingssysteem voor rioolwaterzuivering met behulp van de RVE32-frequentieomvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

Maak, afhankelijk van de behoeften van het proces, een zachte start/zachte stop van de motor, zodat het fenomeen van plotselinge draaiing en waterslag kan worden opgelost;

De economische voordelen zijn opmerkelijk, het energiebesparingseffect bedraagt ​​meer dan 20% en de volledige investering die door het frequentieomzettingscontrolesysteem wordt verhoogd, kan in meer dan een jaar worden terugverdiend.

08 Klantvoordelen:

Elimineert veel vervelende handmatige handelingen, onveilige verborgen gevaren en verbetert de werkefficiëntie;

Vermindert de impact op de machines aanzienlijk wanneer de pomp wordt gestart en verlaagt de onderhoudskosten;

De uitgebreide beveiligingsfunctie van de omvormer zorgt voor productiecontinuïteit;

De economische voordelen zijn aanzienlijk en de volledige investering die door het frequentieomzettingscontrolesysteem wordt verhoogd, kan in meer dan een jaar worden terugverdiend.
