01 Inleiding:

Watervoorraden zijn een belangrijke factor voor de economische ontwikkeling en duurzame sociale ontwikkeling, en het zuiveringspercentage van stedelijk rioolwater is een belangrijk symbool geworden van de vraag of een regio beschaafd is of niet. De ernstige vervuiling en de toenemende schaarste aan waterbronnen zijn nu overal ter wereld een onderwerp van zorg geworden. Met de ontwikkeling van de economie in China is de hoeveelheid stedelijk rioolwater en industrieel afvalwater sterk toegenomen, waardoor er een enorme marktruimte ontstaat voor de waterbehandelingsindustrie. De RVE32-omvormer heeft een breed scala aan toepassingen in de rioolwaterzuivering en heeft goede economische en sociale voordelen opgeleverd.

02 Kenmerken:

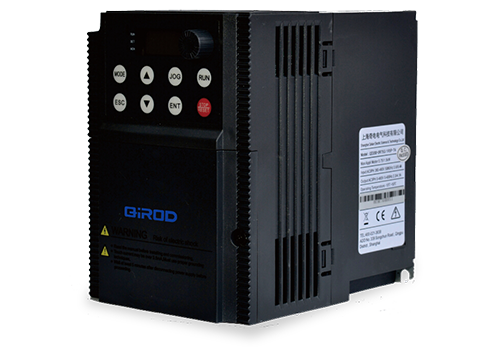

RVE32 is een aan de muur gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, het spanningsniveau van de inkomende lijnspanning is 380 V-480 V en de besturingsmethode is vectorregeling zonder snelheidssensor.

RVE32 heeft een schat aan onderstations, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge voeding Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren.

MODBUS-interface is standaardconfiguratie van RVE32, er is geen optie vereist. Via MODBUS kan de RVE32 worden aangesloten op automatiseringssystemen op een hoger niveau.

03 Voordeel:

· Groot startkoppel, 1,5 keer het koppel bij open-lus 0,5 Hz, voldoet aan de eisen van de werking van de beluchtingsventilator;

· Het heeft het voordeel van een snelle koppelrespons en wanneer de belasting fluctueert, is de stroomfluctuatie klein; Het heeft een goede overbelastingscapaciteit en aanpassingsvermogen aan de omgeving, en heeft een hoge operationele betrouwbaarheid;

· Aanpassingsvermogen van het superstroomnet, vermogen tot fluctuaties in het elektriciteitsnet tot ± 15%, om de stabiliteit van de uitgangsspanning, stroom en snelheid te garanderen. Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kan overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren; Het heeft een sterk aanpassingsvermogen aan de omgeving en het volledig onafhankelijke luchtkanaalontwerp kan de weerstand tegen zware omgevingen zoals olievervuiling, stof en vochtige hitte aanzienlijk verbeteren.

04 Systeemintroductie:

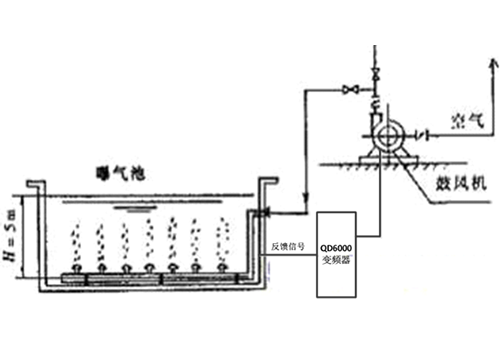

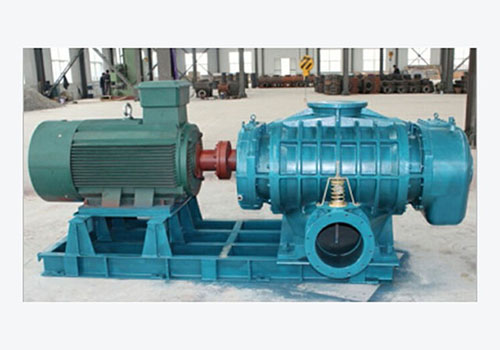

In dit systeem wordt de hoofdmotor van de 110 kW beluchtingsventilator voor rioolwaterzuivering aangedreven door de RVE32 110 kW frequentieomvormer, en wordt de automatische regeling met gesloten lus gerealiseerd op basis van het feedbacksignaal van de sensor voor opgeloste zuurstof.

05 Technische parameter:

06 Gebruik ter plaatse:

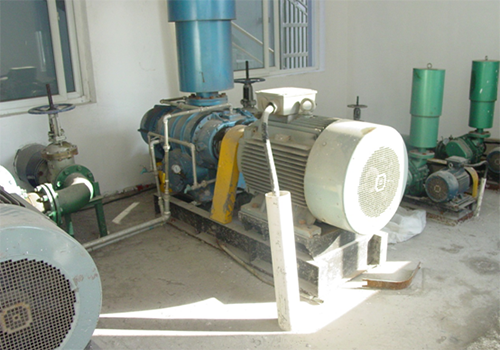

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de RVE32-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het beluchtingsventilatorbesturingssysteem voor rioolwaterzuivering met behulp van de RVE32-omvormer is al meer dan drie jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het regelapparaat werkt betrouwbaar, heeft een goed aanpassingsvermogen aan de omgeving, is bestand tegen zware omstandigheden zoals olievervuiling, stof en vochtige hitte, en heeft een laag uitvalpercentage;

Uitstekende stroombegrenzende eigenschappen, sterke overbelastingscapaciteit, kunnen overbelasting van frequentieomzettingen, overstroombeveiliging effectief verminderen en de productiecontinuïteit maximaliseren;

De economische voordelen zijn opmerkelijk, het energiebesparingseffect bedraagt ​​meer dan 20% en de volledige investering die door het frequentieomzettingscontrolesysteem wordt verhoogd, kan in meer dan een jaar worden terugverdiend.

08 Klantvoordelen:

*PID automatische controle, verminder de werklast van werknemers en verbeter de werkefficiëntie; *Gereduceerde motorverlies- en onderhoudskosten;

* Uitgebreide beveiligingsfunctie van de omvormer om de continuïteit van de productie zo goed mogelijk te garanderen;

*De economische voordelen zijn opmerkelijk en de volledige investering die door het frequentieomzettingscontrolesysteem wordt verhoogd, kan in meer dan een jaar worden terugverdiend.
