01 Inleiding:

Ventilatorbelastingen worden veel gebruikt, zoals toevoerventilatoren en ventilatoren met geïnduceerde trek van verschillende productie- en huishoudelijke ketelsystemen, centrale airconditioningventilatoreenheden, frisse luchteenheden, koeltorenventilatoren, afzuigventilatoren op verschillende productielocaties en drogers op productielijnen. Fans zijn de belangrijkste stroomapparatuur van industriële en mijnbouwbedrijven. Volgens de statistieken van de relevante afdelingen bedraagt ​​de geïnstalleerde capaciteit van ventilatoren, pompen en motoren in het land ongeveer 35.000 MW, en is het energieverbruik goed voor ongeveer 40% van het nationale energieverbruik. Bij gebruik van de RVE32-omvormer in ventilatorbedrijf bedraagt ​​de energiebesparing over het algemeen 20%-60% en bedraagt ​​de herstelperiode van de investering 1-3 jaar. De voordelen zijn zeer aanzienlijk.

02 Kenmerken:

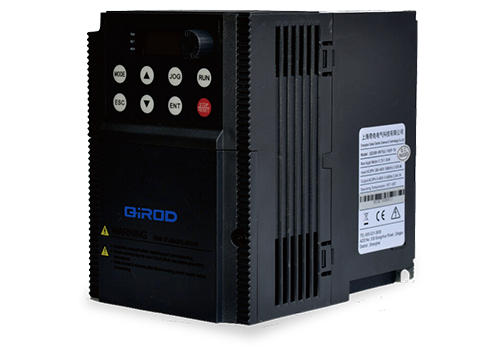

RVE32 is een in een kast gemonteerde omvormer, het vermogensbereik is 0,75 kW-500 kW, de inkomende lijnspanning is 380 V-480 V en de besturingsmodus is vectorbesturing en vectorbesturing zonder snelheidssensor. De snelheidssensorloze vectorregeling is een soort vectorregeling, die de snelheidsfeedbackwaarde van de motor schat door middel van de berekening van het motormodel. De regelnauwkeurigheid en dynamische prestaties van de snelheidssensorloze vectorregeling zijn niet zo goed als de vectorregeling met gesloten snelheidslus, maar het heeft ook de voordelen van een eenvoudig systeem, geen noodzaak om de snelheidssensor te onderhouden en een lage prijs, vooral geschikt voor ventilator- en pompmotoren. De traditionele V/f-regeling heeft ook geen snelheidssensor nodig, maar bij krachtige ventilator- en pompmotoren, zoals V/f-regeling zonder stroomlusregeling, kunnen gemakkelijk stroomschommelingen worden veroorzaakt. De snelheidssensorloze vectorregeling heeft niet alleen een snelheidsgesloten lus, maar ook een stroomgesloten lus, en de stabiele stroom van de motor is stabieler.

RVE32 heeft een groot aantal clientterminals, waaronder 8 digitale ingangen (LI1-LI8), 2 analoge ingangen (AI), 2 relaisuitgangen (TA), 2 analoge uitgangen (AO), 5V hulpvoeding voor analoge ingang Vaste ingang, 24V hulpvoeding wordt gebruikt voor digitale ingang, alle LI/TA, AI/AO kunnen vrij worden geprogrammeerd om functies te definiëren.

De omvormer uit de RVE32-serie heeft een ingebouwde PID-functie, die flexibeler in gebruik is. Er zijn veel manieren om de interface te besturen, die bedraad of communicatief kunnen zijn.

04 Systeemintroductie:

In totaal vier motoren in deze ketel maken gebruik van RVE32-frequentieomvormers om respectievelijk stoom, hete olie en heet rookgas te regelen. Het hete rookgas wordt geregeld door twee motoren van 315 kW en via pijpen naar de hoofdventilator gestuurd voor het drogen van houtpulp. Twee 315KW QD6000-omvormers besturen respectievelijk de twee ventilatoren en regelen het uitgangsvermogen van de ventilatoren door de uitgangsfrequentie van RVE32 aan te passen, om zo een nauwkeurige regeling van de stroom hete rook te realiseren, die niet alleen voldoet aan de eisen van het proces, maar ook efficiënter is dan het gebruik van een voorruit. Het is energiezuiniger om de stroom hete rook aan te passen. De andere twee motoren van 132 kW voeren respectievelijk de stoom uit de stoomgenerator en de hete olie uit de thermische oliegenerator naar de mengkamer. De aanpassing van de stoomproductie in de stoomgenerator kan de druk en temperatuur in de stoomgenerator regelen, en de aanpassing van de thermische olieproductie in de thermische oliegenerator kan de temperatuur van de thermische oliegenerator regelen. RVE32 past ook de output van stoom en hete olie aan door het uitgangsvermogen van de motor te regelen, om zo de druk en temperatuur van de stoomgenerator en de temperatuur van de hete oliegenerator te regelen.

05 Technische parameter:

06 Gebruik ter plaatse:

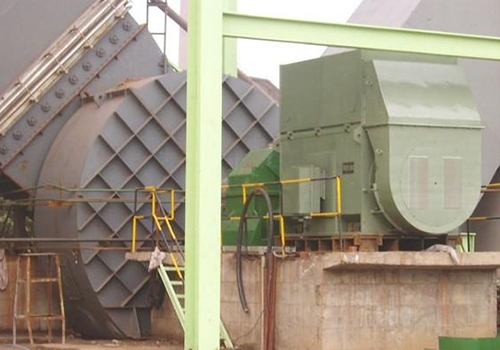

Afhankelijk van de ruimtesituatie ter plaatse wordt een omvormer uit de RVE32-serie in de schakelkast geïnstalleerd en zijn de installatie van de omvormer en de motor ter plaatse zoals weergegeven in de afbeelding.

07 Hardloopresultaat:

Het regelsysteem voor de ketelventilator met behulp van de RVE32-omvormer is al meer dan vier jaar in gebruik en heeft goede economische en sociale voordelen opgeleverd:

Het besturingsapparaat werkt betrouwbaar en heeft een laag uitvalpercentage;  Aanzienlijk minder geluid;

Nauwkeurige regeling van de hete rookstroom om aan de vereisten van het productieproces te voldoen;

Verlengt de levensduur van de lagers van de motor en ventilator, vermindert de warmteontwikkeling van de motor en vermindert de hoeveelheid onderhoud aanzienlijk;

De economische voordelen zijn aanzienlijk en de volledige investering die door het frequentieomzettingscontrolesysteem wordt verhoogd, kan in meer dan een jaar worden terugverdiend.

08 Klantvoordelen:

Pas de stroom nauwkeurig aan om aan de vereisten van het productieproces te voldoen;

Lagere motorverliezen en onderhoudskosten;

Het energiebesparende effect is opmerkelijk, en de investering die wordt verhoogd door frequentieomzettingscontrole kan in meer dan een jaar volledig worden terugverdiend.
